高速PCB设计仿真讲座三十五

7.2.2  创建一个连接两板的Design Link

在后仿真以及我们从PCB板上直接抽取拓扑进行仿真时，必须建立两板之间互联器件管脚映射关系的 DesignLink 模型，下面是建立 DesignLink 模型的过程：

1、 在 PCB SI 窗口中选择 Analyze－SI/EMI Sim－Library 菜单，出现 Signal Analysis Library Browser窗口出现，单击 Signal Analysis Library Browser窗口中的 Browse Models按钮（模型浏览器出现） ，单击Add Model 按钮，选择弹出菜单中的 DesignLink（一个用来输入 DesignLink 名字的对话框将出现） ，如图7－9。

图 7－9  加入 DesignLink 模型

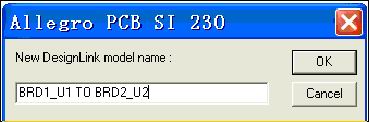

2、 输入新的 DesignLink模型名，点击 OK。 （图 7－10）

图 7-10   输入新的 DesignLink 名

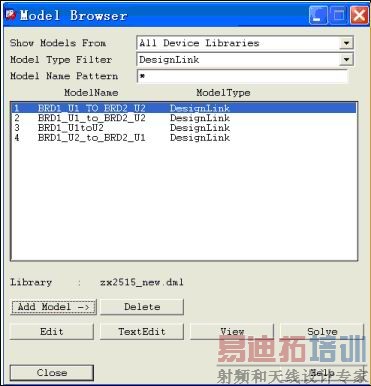

这样这个新的 DesignLink 就加到了模型库中而且可以在模型浏览库中看到，如图 7－11。

图 7－11  DesignLink模型

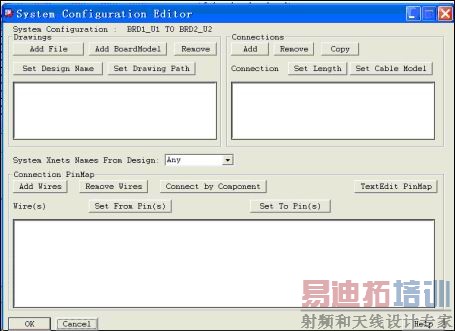

3、 点击模型浏览器中的 Edit 按钮。 （系统配置编辑器出现，图 7－12）

图 7－12   DesignLink的 System Configuration Editor界面

4、 在 Drawings部分：

a.  选择 Add File

b.  在打开窗口中选择并打开 BRD1.brd

c.  在 BRD1.brd设计名称区键入字母 A并单击 OK，图 7－13。

图 7－13   DesignLink中加入 PCB1

5、 在 Drawings部分：

a.  选择 Add File

b.  在打开窗口中选择并打开 BRD2.brd

c.  在 BRD2.brd设计名称区键入字母 B并单击 OK，图 7－14

图 7－14   DesignLink中加入 PCB2

6、 在 Connections 部分

a.  选择 Add

b.  在 new connection name区域输入 CONN1，并单击 OK

c.  在 Connection Length 区域键入 0 并单击 OK，图 7－15

图 7－15  DesignLink 连接名

d.  点击 Close关闭模型浏览器（Model Brower）

因为例子中的母板和子卡是通过连接器直接相连的，所以在此不用添加 Cable模型。母板和子卡上的连接器模型包含管脚寄生参数。

这样就创建了名叫CONN1的新连接， 这个连接将母板上连接器的A排管脚镜像的子卡连接器的A排，连接长度为 0 表示连接器之间没有电缆相连。

7、 选中 CONN1，在 Connection PinMap部分：

a.  选择 Add

b.  在第一个 RLGC Wire Number区域输入1；这表示连接器管脚的起始数。如图 7－16：

图 7－16   输入第一个连接器管脚的起始数

c.  在另一个弹出窗口的 Number of RLGC Wires 区域输入 25；这表示管脚终结数。图 7－17

图 7－17   输入第一个连接器管脚的终结数

d.  设置 First Connector Pin Name(From)Window中的参数如下：图 7-18

Design   A；Component   X1；Pin number   A1

图 7－18   设置第一块板连接器的参数

e.  设置 First Connector Pin Name(To)Window中的参数如下：图 7－19

Design   B；Component   X2；Pin number    A1

图 7－19   设置第二块板连接器的参数

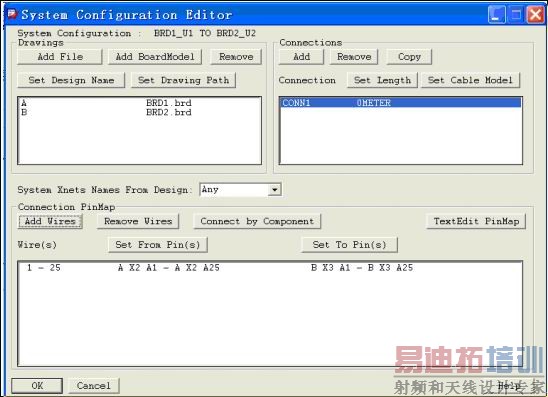

这样，BRD1 板上连接器 X2 的 X1－X25 管脚到 BRD2 板上的连接器 X3 的 1－25管脚的映射就如图 7-20 所示：

图 7－20   编辑完成第一个连接

8、 重复以上步骤，建立 CONN2、CONN3、CONN4等连接，分别设置它们相应的接插件管脚的映射。

9、 点击 System Configuration Editor窗口中的 OK键

10、 点击 Signal Analysis Library Browser窗口中的 OK键，至此，新的 Design Link已经创建成功。
