如何将Gerber文件转换为PCB文件
录入:edatop.com 点击:
方法一:

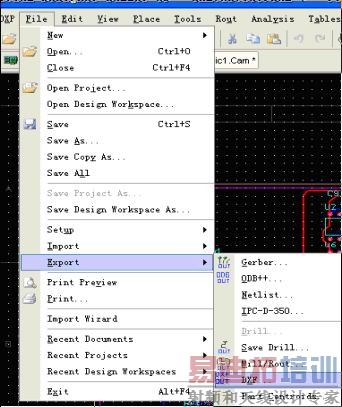

1.直接将 Gerber文件导出为 DXF的格式:
注意:需要将 DXF的格式选择为较低的版本。
2.新建一个空白的 PCB,
而后执行导入即可:
方法二:

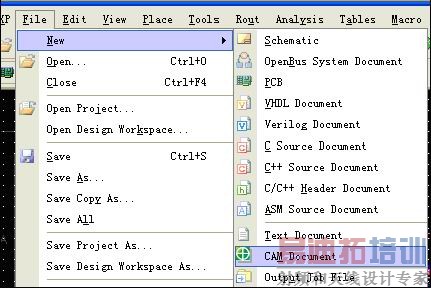

1. 新建一个 Gerber文件:

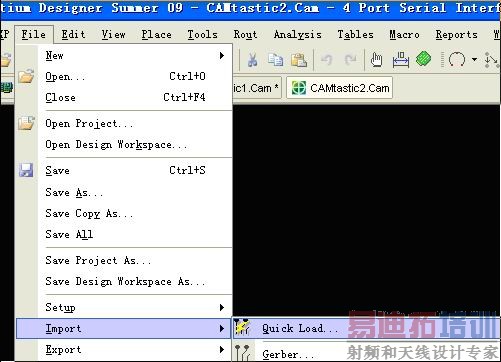

2. 执行快速导入的动作,将每一层的 Gerber文件导入进来,还有 NC Drill文件,另外,如果想获得准确的网络名称,那么 IPC-D-356的文件也是必须一并导入的。
3. 当所有文件都导入之后,那么:

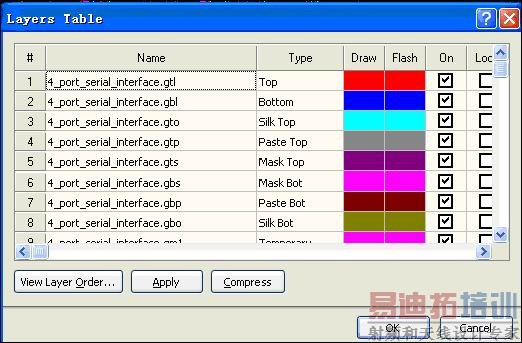

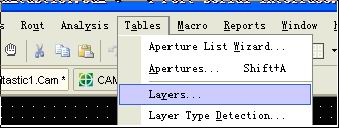

(1) 确定每一层的层信息是对应正确的

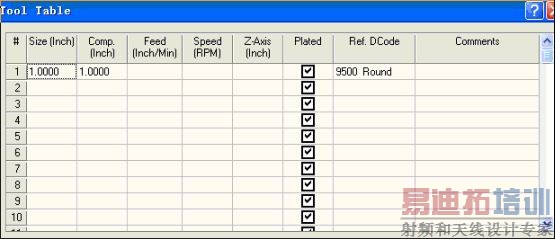

(2)并且定义 NC Tools,当然在原来的 NC Tools下面如果已经有了这个信息,就不需要重新定义了。

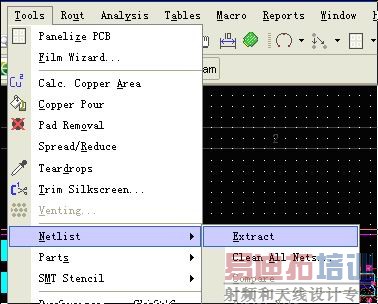

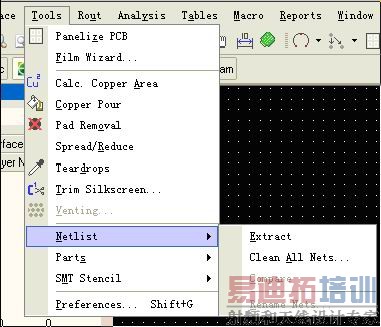

(3)抽取网表:

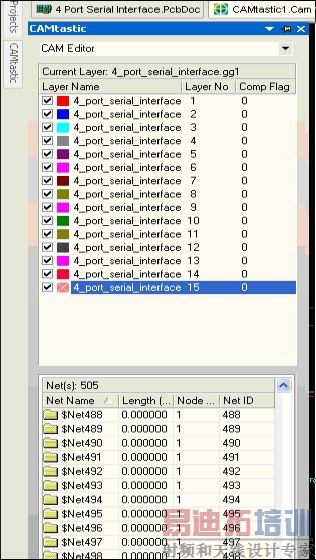

而后就可以在 Camtastic下面看到如下信息:
如果说这个 Gerber中包括了 IPC-D-356的话那么:
Rename Nets这个地方是使能的,并且会为 Gerber中网络准确的命名。

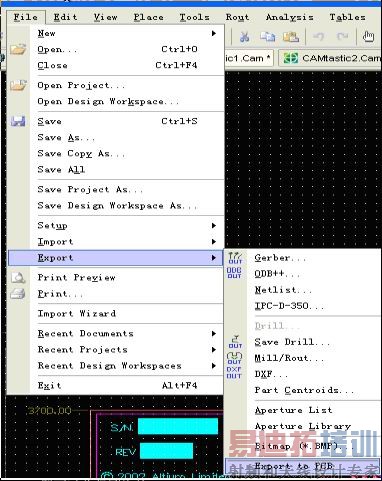

(4)最后一步,执行软件自带的导出到 PCB的命令:

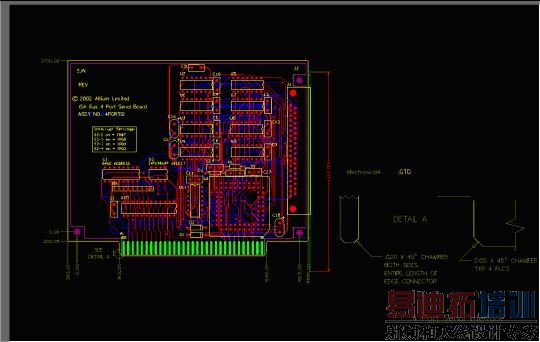

(5)即可以获得最终的 PCB文件:
