高速PCB设计仿真讲座三十六

7.2.3   仿真通过 Design Link连接的网络

一、  在 PCB SI中进行反射仿真，生成 Report:

1、 选择 Analyze－SI/EMI Sim－Initialize 菜单

2、 在Signal Analysis Initialization  窗口的System Configuration Setup部分的下拉列表中选择BRD1_U1 TO BRD2_U2，图 7－21

3、 点击 OK

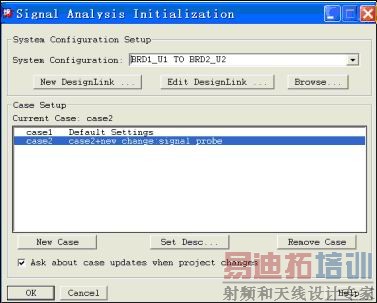

图 7－21   选择系统间的 DesignLink连接

4、 选择 Analyze－SI/EMI Sim－Probe 菜单

5、 在 Signal Analysis的命令行输入所要仿真的网络名并回车

6、 在 Signal Analysis窗口中选择 Reports 按钮

7、 照图 7－22设置参数。

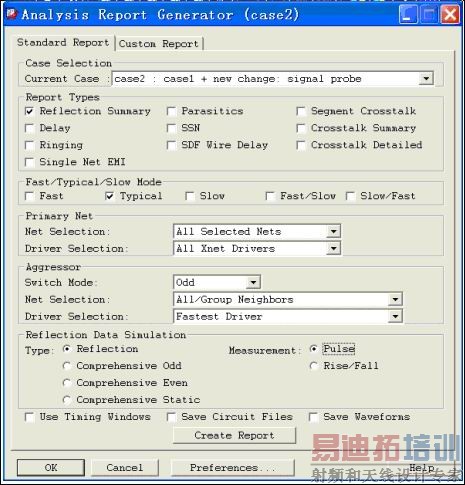

图 7－22   设置 Report 产生参数

8、 点击 Create Report  按钮。

由于已经初始化为反射仿真，仿真器将对该网络进行仿真。

9、 浏览报表，然后关闭报表

10、  点击 OK 关闭 Analysis Report Generator 窗口

二、  显示 Design Link  的波形

1、 选择 Signal Analysis 窗口中的 Waveforms按钮，弹出 Analysis Waveform Generator 界面。

2、 选择 Reflection标签

3、 从下拉菜单中选择 Pulse

4、 点击 Typical模式

5、  Primary Net选择

Net Slection：All Selected Nets

Driver Selection： All Xnet Drivers

6、 点击 Create Waveform，产生仿真波形列表，从波形列表中选择想观察的波形，图 7-23：

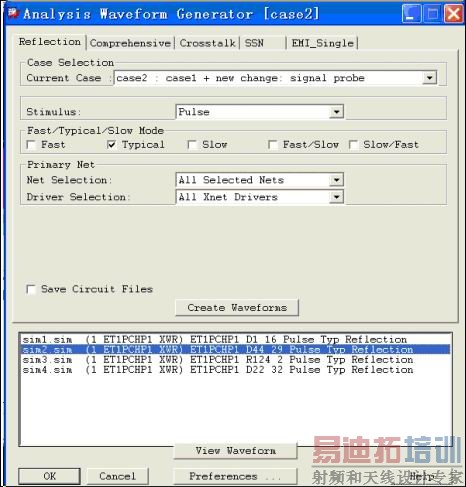

图 7-23    仿真波形产生界面

7、 选择 View Waveform 按钮

8、 观察波形，图 7－24

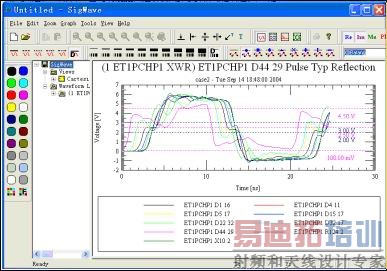

图 7－24  DesignLink 仿真波形

9、 点击 OK退出 Analysis Waveform Generator。

三、  抽取并观看网络拓朴

1、 选择 Signal Analysis  窗口中的网络

2、 选择 View Topology，仿真拓扑显示在 SigXplorer窗口。 （图 7－25 所示）

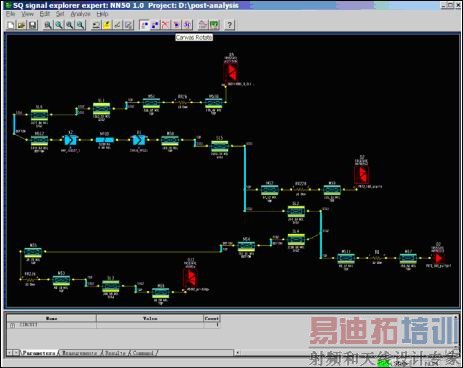

图 7－25   多板之间的拓朴结构

进入到 SigXplorer中可以对不满足要求的的拓朴结构进行调整、仿真，仿真过程如前所述。
