PCB设计规范二

5.3 器件库选型要求

5.3.1   已有 PCB 元件封装库的选用应确认无误

PCB 上已有元件库器件的选用应保证封装与元器件实物外形轮廓、引脚间距、通孔直径等相符合。

插装器件管脚应与通孔公差配合良好（通孔直径大于管脚直径 8—20mil） ，考虑公差可适当增加，确保透锡良好。

元件的孔径形成序列化，40mil 以上按 5 mil 递加，即 40 mil、45 mil、50 mil、55 mil……；40 mil 以下按 4 mil 递减，即 36 mil、32 mil、28 mil、24 mil、20 mil、16 mil、12 mil、8 mil.

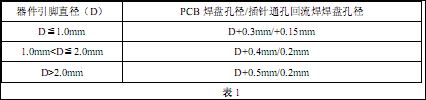

器件引脚直径与 PCB 焊盘孔径的对应关系，以及二次电源插针焊脚与通孔回流焊的焊盘孔径对应关系如表 1：

建立元件封装库存时应将孔径的单位换算为英制（mil） ，并使孔径满足序列化要求。

5.3.2   新器件的 PCB 元件封装库存应确定无误

PCB 上尚无件封装库的器件，应根据器件资料建立打捞的元件封装库，并保证丝印库存与实物相符合，特别是新建立的电磁元件、自制结构件等的元件库存是否与元件的资料（承认书、图纸）相符合。新器件应建立能够满足不同工艺（回流焊、波峰焊、通孔回流焊）要求的元件库。

5.3.3   需过波峰焊的 SMT 器件要求使用表面贴波峰焊盘库

5.3.4   轴向器件和跳线的引脚间距的种类应尽量少，以减少器件的成型和安装工具。

5.3.5   不同 PIN 间距的兼容器件要有单独的焊盘孔，特别是封装兼容的继电器的各兼容焊盘之间要连线。

5.3.6   锰铜丝等作为测量用的跳线的焊盘要做成非金属化，若是金属化焊盘，那么焊接后，焊盘内的那段电阻将被短路，电阻的有效长度将变小而且不一致，从而导致测试结果不准确。

5.3.7   不能用表贴器件作为手工焊的调测器件，表贴器件在手工焊接时容易受热冲击损坏。

5.3.8   除非实验验证没有问题，否则不能选用和 PCB 热膨胀系数差别太大的无引脚表贴器件，这容易引起焊盘拉脱现象。

5.3.9   除非实验验证没有问题，否则不能选非表贴器件作为表贴器件使用。因为这样可能需要手焊接，效率和可靠性都会很低。

5.3.10  多层 PCB 侧面局部镀铜作为用于焊接的引脚时，必须保证每层均有铜箔相连，以增加镀铜的附着强度，同时要有实验验证没有问题，否则双面板不能采用侧面镀铜作为焊接引脚。
