PCB设计中Nets和Xnets 的区别

录入:edatop.com    点击:

Nets和Xnets 的区别

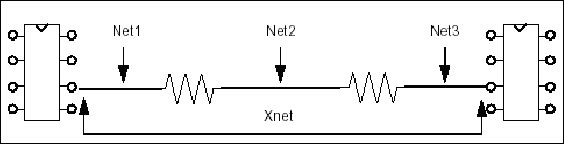

请见下图很容易理解 Cadence 的 Nets 和 Xnets 的区别。所谓 nets 就是从一个管脚到其他管脚的电子连接。如果 net 的中间串了无源的、分立的器件,比如电阻、电容或者电感,那么在数据库中每个网络段通过一个独立的 net 来表示。约束管理器解释这些网络段作为相邻的扩展的网络或者 Xnet,Xnets 在多板连接的结构中也可以贯穿连接器和电缆。可以将 Nets和 Xnets 与 ECSets联系起来。
