高速PCB设计仿真讲座三十三

第七章 点到多点的仿真和多板间仿真

7.1 点到多点的拓扑仿真

上面只讲述了点到点的拓扑仿真，相对点到点的仿真，点到多点的拓扑仿真要复杂一些，但它们的仿真方法基本相似。对于点到多点的拓扑来说，仿真过程中，除了要调节各段 Tline长度外，还要调节拓扑结构。较典型的拓扑结构有星形与链形，如图 7－1 和图7－2 所示。图中的 IO5 与其它 4 个访问对象构成双向总线互连关系。我们在设计中常常碰到的 PCI 总线就是属于这种类型，当系统的 PCI 总线频率上升到66M 甚至更高时，就会出现一系列问题，其中，过冲和时序等 SI 问题尤为突出。

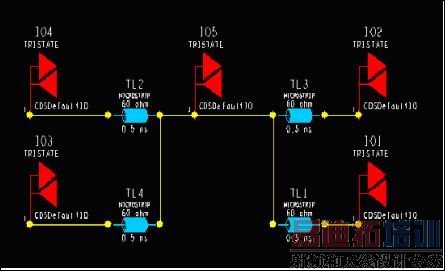

图 7－1   星形拓朴结构

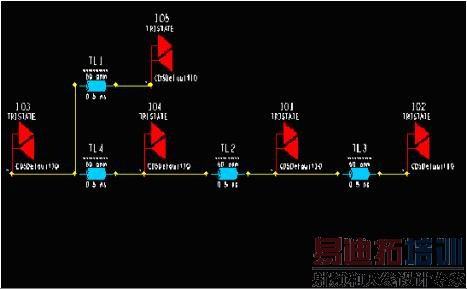

图 7－2    链形的拓朴结构

用 PCB SI 界面中的 Logic->Net Schedule 可以很方便调整点到多点的拓朴结构，打开以下界面，如图7-3 所示：

图 7-3  点到多点拓朴调整命令

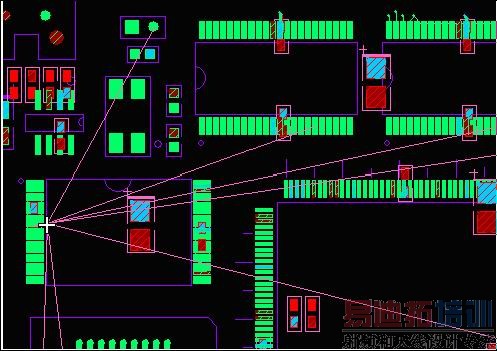

在PCB  SI 界面下用左键选中网络，然后将网络按调整的次序连接各个节点上，如图 7-4 所示，按右键还可以加上 T 节点：

图 7-4   点到多点拓朴调整

当调整拓朴结构后，我们按前面同样的方法进行仿真，但因为点到多点的拓朴结构较复杂， ，当信号跟多个对象通讯时，在不同对象个数、不同信号传输方向的情况下，各个接收端波形会产生很大的差异，会造成过冲和时序等多种 SI 问题，解决的方法有：更改拓扑结构、调整 PCB 走线的线长和阻抗、更换器件、调整端接方案等。调整拓朴结构需要我们经过多次的反复调节试验，查看仿真结果直到各个接收端的波形时序都能满足设计要求为止，这时丰富的硬件设计经验将帮助我们更快的找到理想的解决方案。
