PCB设计规范七

5.9 安规要求

5.9.1  保险管的安规标识齐全

保险丝附近是否有 6 项完整的标识，包括保险丝序号、熔断特性、额定电流值、防爆特性、额定电压值、英文警告标识。

如 F101 F3.15AH,250Vac, “CAUTION：For Continued Protection Against Risk of Fire， Replace Only With Same Type and Rating of Fuse” 。

若 PCB 上没有空间排布英文警告标识，可将工，英文警告标识放到产品的使用说明书中说明。

5.9.2 PCB 上危险电压区域标注高压警示符

PCB 的危险电压区域部分应用 40mil 宽的虚线与安全电压区域隔离，并印上高压危险标识和  “ DANGER!HIGH VOTAGE ”  。高压警示符如图 16 所示：

5.9.3  原、付边隔离带标识清楚

PCB 的原、付边隔离带清晰，中间有虚线标识。

5.9.4 PCB 板安规标识应明确

PCB 板五项安规标识（UL 认证标志、生产厂家、厂家型号、UL 认证文件号、阻燃等级）齐全。

5.9.5  加强绝缘隔离带电气间隙和爬电距离满足要求

PCB 上加强绝缘隔离带电气间隙和爬电距离满足要求， 具体参数要求参见相关的<<信息技术设备 PCB 安规设计规范>>。

靠隔离带的器件需要在 10N推力情况下仍然满足上述要求。

除安规电容的外壳到引脚可以认为是有效的基本绝缘外，其它器件的外壳均不认为是有效绝缘，有认证的绝缘套管、胶带认为是有效绝缘。

5.9.6  基本绝缘隔离带电气间隙和爬电距离满足要求

原边器件外壳对接地外壳的安规距离满足要求。

原边器件外壳对接地螺钉的安规距离满足要求。

原边器件外壳对接地散热器的安规距离满足要求。（具体距离尺寸通过查表确定）

5.9.7  制成板上跨接危险和安全区域（原付边）的电缆应满足加强绝缘的安规要求

5.9.8  考虑 10N推力，靠近变压器磁芯的两侧器件应满足加强绝缘的要求

5.9.9  考虑 10N推力，靠近悬浮金属导体的器件应满足加强绝缘的要求

5.9.10  对于多层PCB，其内层原付边的铜箔之间应满足电气间隙爬电距离的要求（污染等级按照Ⅰ计算）

5.9.11  对于多层 PCB，其导通孔附近的距离（包括内层）应满足电气间隙和爬电距离的要求

5.9.12  对于多层 PCB 层间一次侧与二次侧的介质厚度要求≧0.4mm

层间厚度指的是介质厚度（不包括铜箔厚度） ，其中 2—3、4—5、6—7、8—9、10—11间用的是芯板，其它层间用的是半固化片。

5.9.13  裸露的不同电压的焊接端子之间要保证最小 2mm 的安规距离，焊接端子在插入焊接后可能发生倾斜和翘起而导致距离变小。

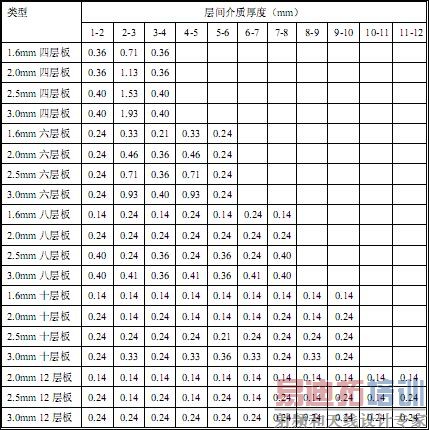

表 8 列出的是缺省的对称结构及层间厚度的设置：
