高速PCB板设计技术五

3.  传输信号线

控制信号线与 AC 地之间的关系应该利用“信号总是取道阻抗最小的路线”这一特性。另一个特性是一条信号线上的阻抗是一个常量。这样的信号线被称作“可控阻抗线” ，它是板上信号传输的最佳媒质。

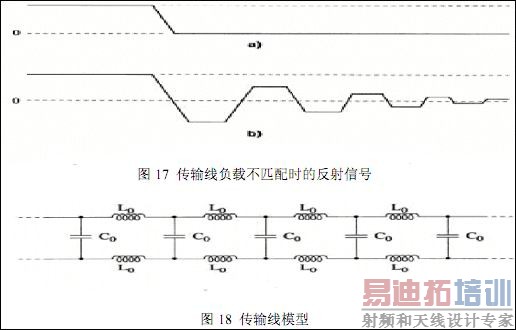

但是，如果信号延迟大于传输时间的一多半，信号线应被看作一条传输线。一条终接负载不合适的传输线受到反射的影响，反射则会使得信号变形。传输线负载端的信号很像振铃（图 17） ，使得系统速度下降。它还会导致时钟错误，损坏系统功能。

一个可控阻抗信号线可以用图 18 模型表示。电感和电容均匀地分布在线上。它们分别以亨利每单位长度，法拉每单位长度为单位。

从这个模型，我们可以得到两个重要参数：阻抗（Z0） ，和传播延迟（tPD） 。在一条无损信号线上，Z0是一个 AC 阻抗；例如，对于驱动（driver）来说，Z0是一个纯电阻器它的单位是欧姆，值等于：

其中，L0 = 信号线自感系数（亨利每单位长度） C0 =  信号线电容（法拉每单位长度） 延迟时间也依赖于 L0，C0。单位是“时间每单位长度” ，值等于：
