高速PCB板设计技术十一

2.5 传输线布局法则

可控阻抗信号线是PCB板上信号传输最实际也最优的媒质，选择合适的终端保证无噪声的运行。但是，如果信号线布局不合理，仍然可能产生噪声。下面的法则可以提高板子的性能。

2.5.1 避免断点

断点是信号线上阻抗突然改变的点；它们会造成反射。适用于线的终端的计算 Kr 公式在这里也同样适用。由于它们产生反射，所以需要避免断点产生。断点可能发生在板子上线路尖锐的拐点处。

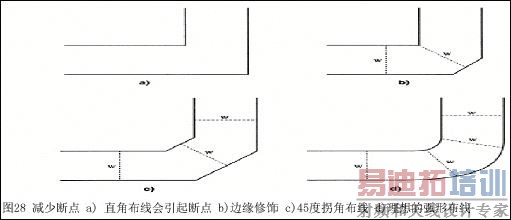

在线路拐点处，交叉地带增加，Z0 减小。如图 28 那样切开线路有可能弥补拐点的缺点。应该选择所得斜边等于原来线路宽度的切线。 这样使得交叉区域的三角区最小， 断点也最小。用两条 45 度角的拐点应用了这个理论，是平滑拐点的一般办法。光滑的圆弧是最理想的解决方案，但是用一般的工具很难实现。

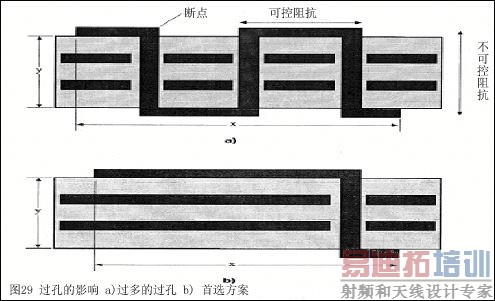

过孔（via）将信号输送到板子的另一侧（图 29）。板间的垂直金属部分难是不可控阻抗，这样的部分越多，线上不可控阻抗的总量就越大。这会增大反射。还有，从水平方向变为垂直方向的 90 度的拐点是一个断点，会产生反射。如果这样的过孔不能避免，那么尽量减少它的出现。

注意，从一个外部层变为内部层（或者反之）会使得阻抗改变——因为设计已经从带状线（stripline）变成了微带线（micro-strip；或者反之） 。尽管从理论上我们可以改变几何形状来补偿使得阻抗保持不变， 但是实际上很难实现。 最好的办法就是将内部信号线留在内部，而外部信号线留在外部。

2.5.2 不要使用 stub 和 Ts

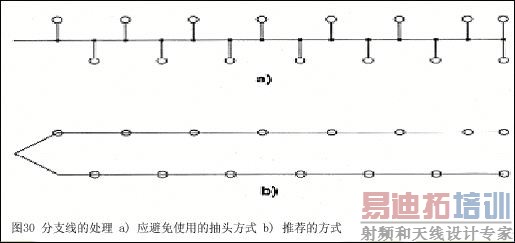

布置信号线的时候，使用抽头（stub）或者锥形柄（Ts）连接设备很方便，如图 30a。stub和 Ts 可能成为噪声源。如果太长，它们就像带主线（main line）的传输线，同样受到反射的影响。

信号线应该避免使用长 stub 和 Ts。只要 stub 非常短，可以将一条单线，末端加上一个终端（termination）来使用，尽管 0 Z 必须被减小来解决分散的负载。如图 30a 的例子，如果stub 太长，信号线应该改变成为两条信号线，如图 30b。两条都是传输线，都需要终端；但是，最好是将每个长 stub 单独做终端。
