高速PCB板设计技术八

2.4 反射定量化

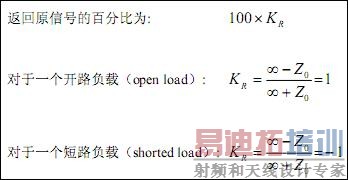

由于信号线的长度已经足以使其被认为是一条传输线，反射信号的大小将依赖于 Z0 与ZL的差。numerical indicatior百分比，或者被返回的原信号，被称为反射系数（KR）。等于：

对于开路或者短路负载来说，全部的信号都反射了，没有衰减。 Kr在短路情况下是一个负值。这表示反射信号与原信号是反向的。

在一块印刷线路板上，估计出可遇见的不匹配是有可能的 0 Z 的范围一般是从 30Ω到150Ω。输入阻抗的范围从 10kW（对于双极设备）到 100kW 以上（对 CMOS 设备）。输出阻抗可以很小。一个 CMOS PAL 设备，比如 PALCE16V8，一般它的最低输出阻抗在电压0.2V，电流24mA时候得到，约为 8Ω；它的最高输出阻抗大约为 50Ω，和期望的 0 Z 差不多。

我们考虑一个比较早期的微波传输带，负载为一个 CMOS 设备。下面我们讨论在从高到低的传输过程中会发生些什么。 （what happens on the HIGH to LOW transition.）

设备的输出阻抗（Zs）为:

我们可以从输出电流/电压曲线上得到更精确的数字：

负载的输入阻抗大于 100kΩ。这远大于 0 Z （67Ω） ，所以负载端的 Kr 几乎可以说等于 1.  源的 Kr为：

电源产生在 3.5V 到 0.2V 之间变化的信号。由于设备输出阻抗和 Z0 造成分压（voltage divider） ，所以产生出来的信号是：

源最后产生的信号是：

当信号传输到负载， Vl 比原来产生时候变化了－2.84V，经过反射，又变化了－2.84V。原来 Vl 等于 3.5V，现在则为－2.19V了。

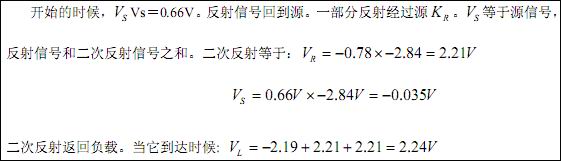

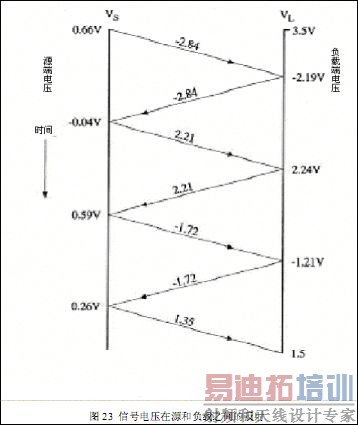

信号就这样循环往复，每次都变得更小。图 23 表示了这种情况。左右的直线表示源和负载端的电压。带箭头的线表示信号传输和反射的量。
