功放电路PCB设计中的问题及防治措施（一）

导读: 噪音与放大器相生相伴，是无可避免的，这里讨论降低噪音，目的是将其降低至可接受的范围，而不是、也无法将其彻底根除，换句话说，信噪比只能尽量提高，但不能无限大。下面我们就先来从噪音产生根源与机理方面简要分析，然后再来了解一些经实践检验行之有效的防治措施。

有源音箱就是音箱与放大器的组合，因此有源音箱噪音分析与一般放大器噪音与放大器近似，分析、处理时可借鉴HIFI放大器。

噪音与放大器相生相伴，是无可避免的，这里讨论降低噪音，目的是将其降低至可接受的范围，而不是、也无法将其彻底根除，换句话说，信噪比只能尽量提高，但不能无限大。下面我们就先来从噪音产生根源与机理方面简要分析，然后再来了解一些经实践检验行之有效的防治措施。

一、电磁干扰及防治措施

1. 电磁干扰

电磁干扰主要来源是电源变压器和空间杂散电磁波。

有源音箱除极少数特殊产品外，多数是由市电提供电源，因此必然要使用电源变压器。电源变压器工作过程是一个“电-磁-电”的转换过程，在电磁转换过程中必然会产生磁泄露，变压器泄磁被放大电路拾取放大，最终表现为由扬声器发出的交流声。

电源变压器常见规格有EI型、环型和R型，无论是从音质角度还是从电磁泄露角度来看，这三种变压器各有优缺点，不能简单判定优劣。

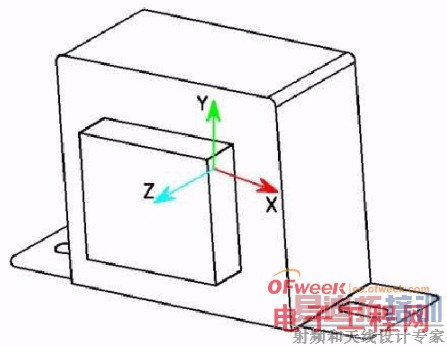

EI型变压器是最常见、应用最广的变压器。深圳各大音响制作厂家基本上是采用EI变压器。磁泄露主要来源E与I型铁心之间的气隙以及线圈自身辐射。EI型变压器磁泄露是有方向性，如下图所示，X、Y、Z轴三个方向上，线圈轴心Y轴方向干扰最强，Z轴方向最弱，X轴方向的辐射介于Y、Z之间，因此实际使用时尽量不要使Y轴与电路板平行。

环型变压器

环型变压器由于不存在气隙、线圈均匀卷绕铁芯，理论上漏磁很小，也不存在线圈辐射。但环型变压器由于无气隙存在，抗饱和能力差，在市电存在直流成分时容易产生饱和，产生很强的磁泄露。国内不少地区市电波形畸变严重，因此许多用家使用环型变压器感觉并不比EI型变压器好，甚至更差。所谓环型变压器绝无泄露，或是因媒介误导，或是因厂商出于商业宣传需要而杜撰，环型变压器磁泄露极低的说法只是在市电波型为严格的正弦波时才成立。另外，环型变压器还会在引线处出现较强电磁泄露，因此环型变压器的漏磁也是有一定方向性的，实际装机时旋转环型变压器，在某个角度上获得最高信噪比。

R型变压器可简单看做横截面圆型的环型变压器，但在线圈绕制手法上有区别，散热条件远比环型变压器为好，铁芯展开为渐开渐合型，R型变压器电磁泄露情况与环型变压器类似。由于每匝线长比环型变压器短，能紧贴铁心绕制，因此上述三类变压器中R型变压器 的铜损最小。

2.电磁干扰主要防治措施：

1）降低输入阻抗。

电磁波主要被导线及PCB板走线拾取，在一定条件下，导线拾取电磁波基本可视为恒功率。根据P=U^U/R推导，感应电压与电阻值的平方成反比，即放大器实现低阻抗化对降低电磁干扰很有利。

2）增强高频抗干扰能力

针对杂散电磁波多数是中高频信号的特点，在放大器输入端对地增设磁片电容，容值可在47--220P之间选取，数百皮法容值的电容频率转折点比音频范围高两、三个数量级， 对有效听音频段内的声压响应和听感的影响可忽略不计。

3）注意电源变压器安装方式

采用质量较好的电源变压器，尽量拉开变压器与PCB之间的距离，调整变压器与PCB之间的方位，将变压器与放大器敏感端远离；EI型电源变压器各方向干扰强度不同，注意 尽量避免干扰强度最强的Y轴方向对准PCB.

4）金属外壳须接地

对于HIFI独立功放来说，设计规范的产品在机箱上都有一个独立的接地点，该接地点其实是借助机箱的电磁屏蔽作用降低外来干扰；对于常见有源音箱来说，兼做散热器的金属面板也需接地；音量、音调电位器外壳，条件允许的话尽量接地，实践证明，该措施对 工作于电磁环境恶劣条件下的PCB十分有效。
