PCB设计-allegro连接线显示方式设置

录入:edatop.com    点击:

对于有些allegro画的pcb文件,打开后发现走线看起来像有断点,显示效果不太好。

此时,可以更改allegro的设置,达到走线连接通顺美观的目的。其方法如下;

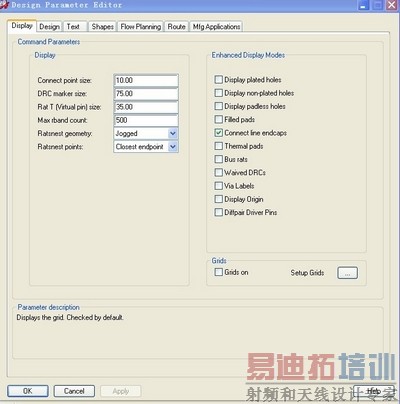

1、打开brd文件,选择Setup->Design Parameters,在此菜单的基础上选择Display,其界面如下图所示:

2、在此界面的右侧,勾上Connect line endcaps选项,apply后,连线即通顺美观。
