MTK PCB设计Design guide（2）

1.6 过孔

过孔分为通孔、盲孔、埋孔等几种。这几种过孔用于连通信号或者连结不同区域内的地，也用于连接不同层之间的地。地孔可以提供非常有效的共面隔离性能，以及屏蔽和保护敏感的微带线或者带状线。将地过孔放沿着信号线周围放可提供足够好的隔离性能。过孔相关的设置是整个布线策略的一部分，必须在PCB设计的早期就决定好。

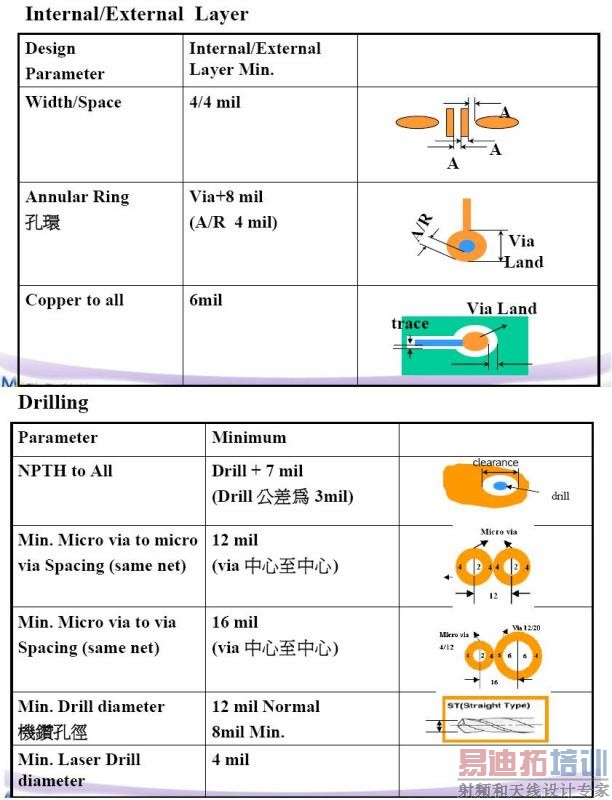

图 1.5 过孔设计部分参考数据

1.7 接地

良好的射频接地对于手机的无线性能而言无疑是相当重要的，须遵循如下几个设计原则：

-尽量使外层区域的地完整，不被分割破坏（非屏蔽罩之内的部分），这个对于天线附近的区域犹为重要。天线电流必须与噪声电流隔离，如果天线附近的接地区域被破坏成不完整的，

必须在其下面相关的区域产生一块填充地平面，并用地过孔加以缝合，使之成为完整的地。此区域走线须得保证天线电流只流过表层平面，且须限制噪声

电流流进里面的完整地平面。

- 在需要的地方增加填充地以便改善线路与走线之间的共面隔离。

- 确保内层地平面尽量可靠。

- 地过孔应该直接接到RFIC 及其它器件的焊盘上。不要用长细走线将器件连接至地过孔，否则可能会让引入等效电感而改变电路的性能。

Transceiver 布线指南

1) 保持RF 信号走线与附近的过孔之间有足够空间隔离，这个距离应当至少为RF 信号线宽的两倍。所有 RFtraces 都应当尽可能地短且直。

2) 诸如LNA 与IQ 信号线这类的差分信号线从IC 端到匹配元件的接头的走线应当平行且等长。DCS 及PCS频段的LNA 输入走线尤其要做到这点。

3) 所有接地引脚应当直接接到良好定义的主地平面，小容值旁路电容必须尽可能靠近电源引脚端摆放。

4) IC 下面的地焊盘应该填充尽可能多的地过孔。如图2.1 所示

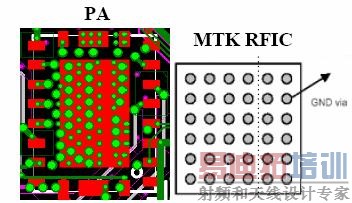

图 2.1 PA 下面的接地过孔

5) 不要在靠近LNA 输入端的地方放置、交叉任何信号线或开关的输出走线。（包括在LNA 的走线的邻层）

6) 环路滤波器的元件和走线必须远离噪声信号。任何走线都不得靠近他们。另外，环路的地过孔须紧密排放一起。要使环路滤波器的环形区域尽量小的。

7) 如果邻层之间的走线重叠不可避免，那就让它们尽量地彼此正交走线。

8) 不要让VCC 走线形成一个闭环回路。为了避免级间耦合，电源走线可选择总线或者星形结构的布局。

9) 地过孔之间的距离要小于可能潜在的最高工作频率的信号或者潜在干扰信号的波长的1/20, 避免使用射频性能不好的用于散热的地孔。

10) 除非给RF 走线用的板层介质厚度超过10 mils ，否则不要在LNA 的匹配输入端的下面有什么任何走线。

11) 给LNA 输入端走线用的层厚至少要10mils。

12) 不要把在顶层上的屏蔽罩接地走线连接到RF 模块的地上。

13) 在pin1~pin14 与 pin43~pin56 之间的拐角处放置适当的地过孔。

14) 建议13/26MHz TCVCXO 离MT6129 远一点，不要在TCVCXO 下面有任何的走线。

15) Creg2 的接地需要从用顶层到Layer2 单孔连接。不要在transceiver 模组隔间里铺多边形的地，以防止有不确定的电流流经Creg2 的地。

3 一些其它重要的射频相关走线

2.1 26MHz TCVCXO VAFC :

非常敏感的信号，一定要严格保护。保证基带IC 的AVDD 足够“干净”，否则可能会引入Frequency Error 问题。

2.2 PA 的散热过孔

在PA IC 下面的接地焊盘上，一定留有足够多的散热过孔及足够大的敷铜空间，否则很有可能会引起功率下掉的现象。

2.3 TX 与 RX 之间的隔离

要特别注意RX 与 TX 走线之间有足够大的距离，尤其是在高频段； 最好保持 PA 有良好的独立的屏蔽 ;否则很有可能会降低接收灵敏度及在低功率等级时引起 PvT fail。
