高速PCB EMC设计（7）

录入：edatop.com 点击：

3.12 去耦电容走线实例分析

减少高速电路或芯片噪声干扰的一个重点就是旁路电容，电容的走线设计关系到其实际的去耦效果[2]，实例如下：

（1）VCC和GND通向电源，噪声电流未经过去耦电容，去耦电容不起作用。

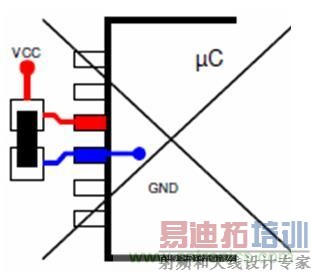

（2）GND将噪声导入系统GND中，噪声电流部分通过去耦电容，去耦电容效果微弱。

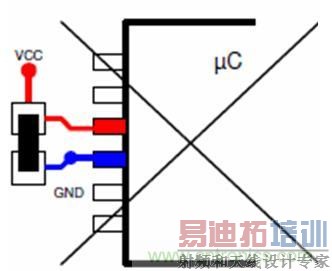

（3）GND将噪声导入系统GND中，噪声电流部分通过去耦电容，去耦电容效果微弱

（4）VCC和GND通向电源，噪声未经过去耦电容，去耦电容不起效果

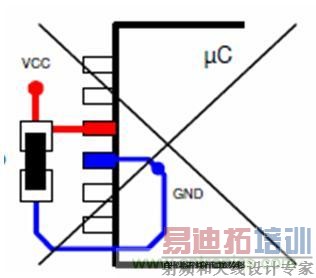

（5）GND未短接入去耦电容，在GND与去耦电容之间存在高频阻抗，去耦电容效果较差。

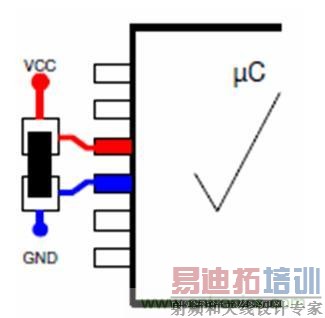

（6）去耦电容被正确连接到CPU和电源，高频干频电流将经由去耦电容，去耦效果最好。
