手机类PCB设计注意事项（2）
录入：edatop.com 点击：
二、BGA内通孔与PAD间距的设计

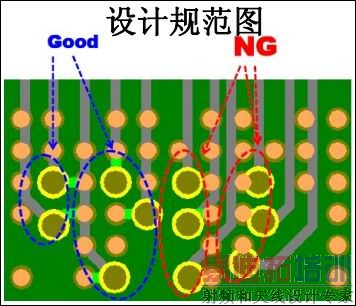

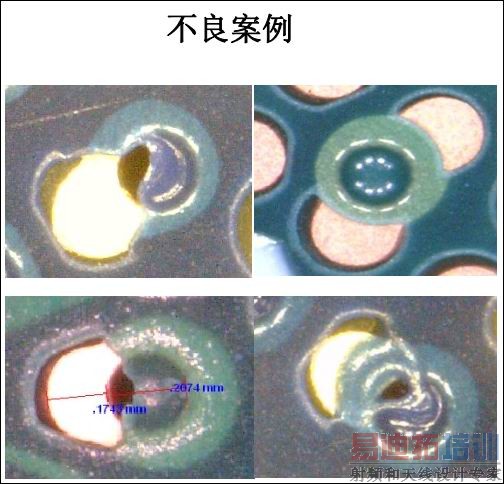

BGA区域所有通孔必须保证距离PAD 2mil或以上，否则会出现阻焊上焊盘引起PAD小，进而导致SMT时不良。
