手机类PCB设计注意事项（5）
录入：edatop.com 点击：
五、镭射孔（盲孔）的设计

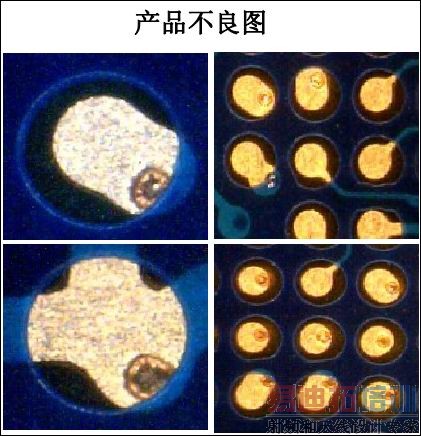

BGA区域所有盲孔必须设计在PAD中心，或保证距离PAD 2mil或以上，否则会出现PAD大小不一致，或阻焊环不足，进而导致SMT时不良。
