手机类PCB设计注意事项（6）
录入：edatop.com 点击：

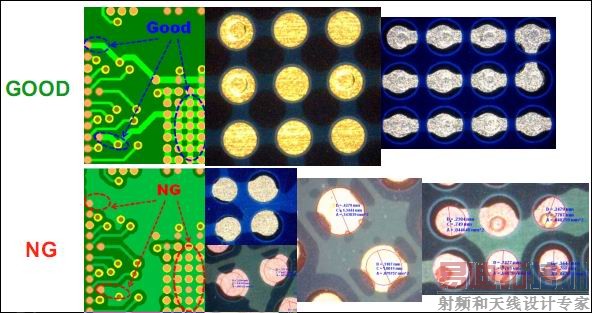

六、BGA区域布线设计之一
1、与BGA PAD的连线宽度建议设计为4-6mil，可有效增大阻焊环，减少连锡的几率；
2、尽量避免在粗线上开窗或大铜皮上开窗，需要通大电流的粗线路在阻焊开窗外在放宽线路。

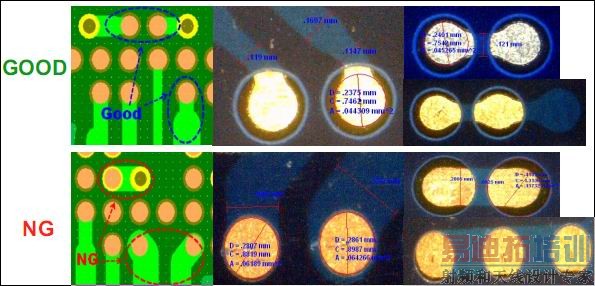

七、BGA区域布线设计之二
在BGA 区域禁止大面铺铜的设计，建议最好使用4-6mil的线路连接。
