PCB板设计中过孔和电流的关系
录入：edatop.com 点击：
1.PCB Layout常用电源过孔尺寸
电源过孔常用VIA10-24,VIA20-35和VIA20-40等。电源电流较大时，一个管脚可以打几个过孔。

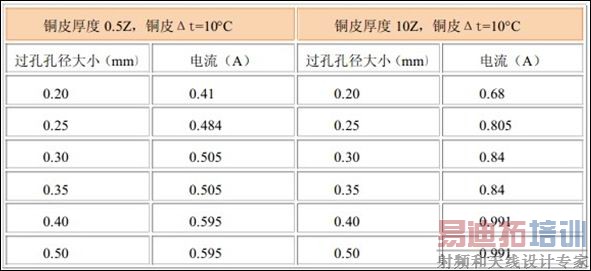

2.电源过孔尺寸与电流的关系
对于信号过孔，承载电流能力的瓶颈不在过孔上面，而是在传输线上面。
对于电源过孔，原则上推荐使用大的过孔如VIA20-35和VIA20-40。
