WIFI收发器的接地和电源设计（二）

二：RF接地和过孔设计的基本原则



地层的布局和引线同样是WLAN电路板设计的关键，它们会直接影响到电路板的寄生参数，存在降低系统性能的隐患。RF电路设计中没有唯一的接地方案，设计中可以通过几个途径达到满意的性能指标。可以将地平面或引线分为模拟信号地和数字信号地，还可以隔离大电流或功耗较大的电路。根据以往WLAN评估板的设计经验，在四层板中使用单独的接地层可以获得较好的结果。凭借这些经验，用地层将RF部分与其它电路隔离开，可以避免信号间的交叉干扰。如上所述，电路板的第二层通常作为地平面，第一层用于放置元件和RF引线。

接地层确定后，将所有的信号地以最短的路径连接到地层，通常用过孔将顶层的地线连接到地层，需要注意的是，过孔呈现为感性。过孔的物理模型如图4所示。图5所示为过孔精确的电气特性模型，其中L_via为过孔电感，C_via为过孔PCB焊盘的寄生电容。如果采用这里所讨论的地线布局技术，可以忽略寄生电容。一个1.6mm深、孔径为0.2mm的过孔具有大约0.75nH的电感，在2.5GHz/5.0GHz WLAN波段的等效电抗大约为12 /24

。因此，一个接地过孔并不能够为RF信号提供真正的接地，对于高品质的电路板设计，应该在RF电路部分提供尽可能多的接地过孔，特别是对于通用的IC封装中的裸露接地焊盘。不良的接地还会在接收前端或功率放大器部分产生辐射，降低增益和噪声系数指标。还需注意的是，接地焊盘的不良焊接会引发同样的问题。除此之外，功率放大器的功耗也需要多个连接地层的过孔。

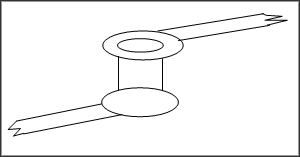

图4. 过孔的物理模型

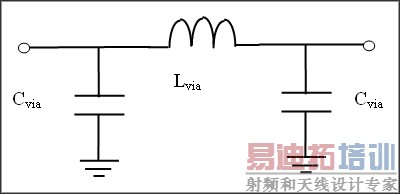

图5. 过孔的电气模型

滤除其它电路的噪声、抑制本地产生的噪声，从而消除级与级之间通过电源线的交叉干扰，这是V_CC去耦带来的好处。如果去耦电容使用了同一接地过孔，由于过孔与地之间的电感效应，这些连接点的过孔将会承载来自两个电源的全部RF干扰，不仅丧失了去耦电容的功能，而且还为系统中的级间噪声耦合提供了另外一条通路。

在本文第三部分的讨论中将会看到，PLL的实现在系统设计中总是面临巨大挑战，要想获得满意的杂散特性必须有良好的地线布局。目前，IC设计中将所有的PLL和VCO都集成到了芯片内部，大多数PLL都利用数字电流电荷泵输出通过一个环路滤波器控制VCO。通常，需要用二阶或三阶的RC环路滤波器滤除电荷泵的数字脉冲电流，得到模拟控制电压。靠近电荷泵输出的两个电容必须直接与电荷泵电路的地连接。这样，可以隔离地回路的脉冲电流通路，尽量减小LO中相应的杂散频率。第三个电容(对于三阶滤波器)应该直接与VCO的地层连接，以避免控制电压随数字电流浮动。如果违背这些原则，将会导致相当大的杂散成分。

图6所示为PCB布线的一个范例，在接地焊盘上有许多接地过孔，允许每个V_CC去耦电容有其独立的接地过孔。方框内的电路是PLL环路滤波器，第一个电容直接与GND_CP相连，第二个电容(与一个R串联)旋转180度，返回到相同的GND_CP，第三个电容则与GND_VCO相连。这种接地方案可以获得较高的系统性能。

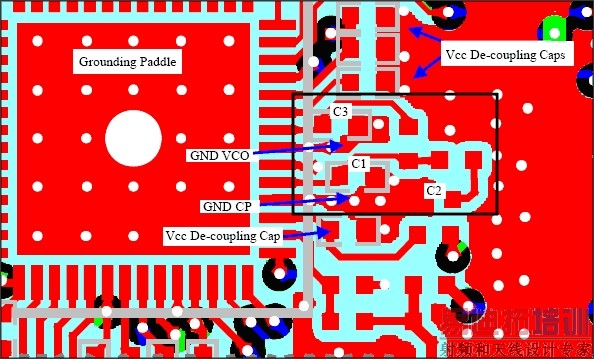

图6. MAX2827参考设计板上PLL滤波器元件布置和接地示例
