PADS 软件导出坐标文件步骤

录入:edatop.com    点击:

PADS 软件导出坐标文件步骤如下:



1)用 PADS 打开 PCB 文件。

2)切换公制单位。因为贴片机的单位是 mm,有些图形是以 mil 作单位,所以要切换成公制单位。具体操作过程如下:选择菜单“Setup→Preference”,在 Global 选项卡中 Design Unit 栏中选择 Metric,即切换为公制单位。

3)设定坐标原点。选择菜单“Setup→Set Origin”,用鼠标在 PCB 上选定恰当的位置并确定为新的坐标原点,一般选择 PCB 左下角。

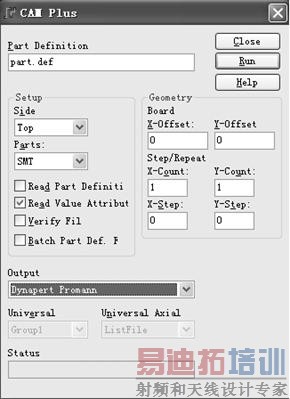

4)输出坐标数据。选择菜单“File→CAM”,弹出如图 1 所示界面,在 Side 栏中选择 PCB 顶层或底层(Top or Bottom),Parts 栏中选择 SMT,Output 中选择输出贴片机格式, 这里选择 Dynapert Promann,然后点击“Run”按钮,在弹出的提示文件存盘路径的对话框 中点击确认键,坐标数据导出。
