Protel软件导出坐标文件步骤

录入:edatop.com    点击:

Protel 99 软件导出坐标文件方法, 步骤如下:



1)用 Protel99 软件打开 PCB 文件

2)设定原点。选择菜单“Edit →Origin → Set”,设定坐标原点。

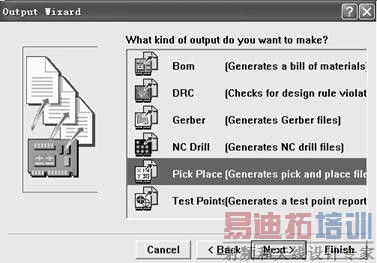

3)导出坐标数据。选择菜单“File→Cam Manager…”,出现输出数据向导界面,按“Next”,选择输出数据类型为 Pick Place(如图),再依次按“Next”继续,注意文件格式选择 Text(文本)、单位选择 Metric(公制)。然后选择菜单“Tools→ Preference…”,在弹出的 CAM Options 对话框中设定输出坐标文件所在的目录,选择菜单“Tools →Generate CAM Files” 在指定路径下生成坐标文件。
