Orcad 软件导出坐标文件步骤
录入：edatop.com 点击：
Orcad 是 Cadence 公司推出的面向中低端市场的一款 PCB设计软件，目前新版本的Cadence Allegro 软件中都集成了 Orcad 软件。Orcad 软件导出坐标数据步骤：
1） 用 Orcad 软件打开 PCB 设计文件。
2） 设定原点。选择菜单“Tool → Dimension → Move Datum”，用鼠标在 PCB 上选定恰当的位置为新的坐标原点。

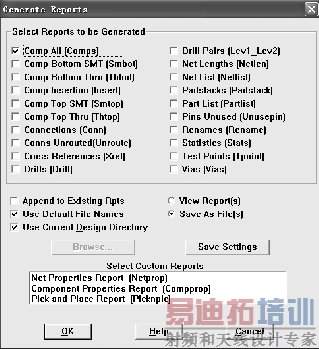

3） 坐标数据导出。选择菜单“Auto → Create Reports…”，弹出如图 所示对话框，选定输出项目，例如 Comp ALL（Comps），按确定按钮后在 PCB 所在目录下生成坐标数据文件。
Allegro 坐标输出对话框
