Mentor Expedition 软件导出坐标文件步骤

录入:edatop.com    点击:

Mentor Expedition 是 Mentor 公司出品的另外一款 PCB设计软件,与 Allegro 软件市场 定位一样,也是面向中高端企业用户的,Mentor Expedition 软件导出坐标数据步骤如下:



1)用 Mentor Expedition 软件打开 PCB 设计文件。

2)单位切换。选择菜单“Setup → Setup Parameter…”,在弹出的对话框中选择单位为Millimeters。

3)设定原点。选择菜单“Edit → Place → origin…”,在弹出的对话框中 Type 类型选择为Board(如图1),Location 栏中输入新原点位置相对于当前原点的坐标数据。

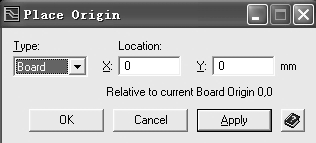

图1  Expedition 软件设置原点对话框

4) 坐标数据导出。选择菜单“File → Export → General Interface…”,在弹出对话框中选择“Generic AIS”(如图2),按确定键后在当前 PCB 文件中 PCB OUTPUT 目录下生成坐标文件。

图2  Expedition 软件坐标文件导出
