Cadstar 软件导出坐标文件步骤

Cadstar 是日本 Zuken 公司推出的面向中低端用户的电路板设计软件，其市场定位与 PADS 软件相似，但市场占有率远不及 PADS，主要在一些日本及台湾公司使用，目前最新版本号 9.0，其坐标数据导出步骤如下：

1）用 Cadstar 软件打开 PCB设计文件。

2）单位切换。选择菜单“Settings → Units…”，在弹出的对话框中选择单位为 Millimeters。

3）坐标原点设定。选择菜单“Settings → Design Origin…”，弹出的如图 1 所示对话框， 选中“Origin Position Relative to Current Origin”复选框，X 和 Y 坐标栏中输入新原点位置相对于当前原点的坐标数据。

图 1   Cadstar 软件设置原点对话框

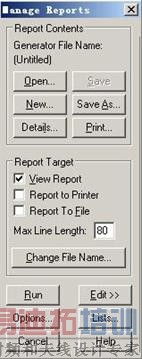

4）输出坐标数据。选择菜单“Tools → Report Generate → Manager Reports…”，弹出如图 2 所示对话框，点击 Open 按钮，选择产生文件类型为 comp_SMD.rgf，再按 Run 按钮生成坐标文件。

图 2   Cadstar 软件坐标导出对话框
