CDMA2000 1xEV-DO测试简介

录入:edatop.com    点击:

nCDMA2000与1xEV-DO的主要区别和联系

n1xEV-DO的RF测试项目

n1xEV-DO终端生产测试方式

n8960编程优化问题简述

CDMA2000与1xEV-DO的主要区别和联系

nCDMA2000与1xEV-DO的相同点:

Ø采用相同的扩频方式: 1.2288Mcps码片速率;

Ø相同的RF带宽:1.25MHz;

Ø采用相同的频段和频道号(不能互相重叠同时使用)

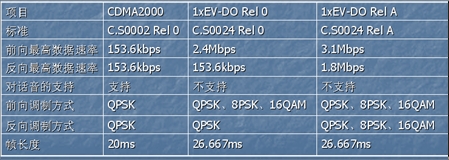

ØCDMA2000与1xEV-DO的主要不同点见下表



EV-DO的RF测试项目

n接收机

n发射机

n生产测试

接收机

n解调要求:

Ø前项业务信道在AWGN条件下的解调

Ø前项业务信道在多径衰落条件下的解调

Ø软切换过程中对不同基站信道功率控制响应的判定

Ø对来自同一基站不同信道功率控制的判定

Ø软切换过程中反向功率控制解调

ØARQ信道解调

Ø广播信道解调

n接收机性能要求

Ø接收灵敏度与动态范围

Ø单调敏感性测试

Ø交调干扰测试

Ø邻道选择性

Ø接收阻塞性能

n杂散测试要求

Ø传导杂散

Ø辐射杂散

发射机

n调制要求:

Ø参考时间

Ø波形质量与频率准确度

nRF输出功率要求

Ø开环输出功率范围

Ø开环功率控制响应

Ø闭环功率控制范围

Ø最大输出功率

Ø最小输出功率

Ø待机输出功率

Ø码域功率

ØRRI信道输出功率

Ø多余的肯定应答传送(Redundant ACK Transmissions)

n杂散测试要求

Ø传导杂散

Ø辐射杂散

Ø占用带宽

生产测试项目---Tests supported by E1966A 1xEV-DO

nReceiver Tests:

ØDemodulation of Forward Traffic Channel in AWGN

ØReceiver Sensitivity and Dynamic Range

nTransmitter Tests:

ØWaveform Quality and Frequency Accuracy

ØRange of Open Loop Output Power

ØTime Response of Open Loop Power Control

ØRange of Closed Loop Power Control

ØMaximum RF Output Power

ØMinimum Controlled Output Power

ØConducted Spurious Emissions (Transmitter)

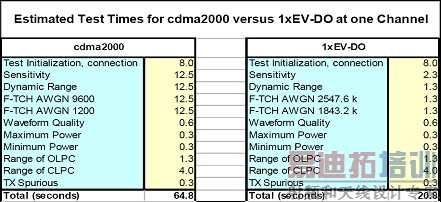

1xEV-DO vs CDMA2000 Test Times



1xEV-DO终端生产测试方式

n信令测试

n非信令测试

n信令测试与非信令测试的比较

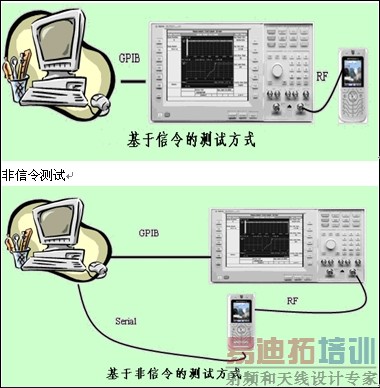

1xEV-DO终端生产测试方式

信令测试

1xEV-DO终端生产测试方式

----信令测试与非信令测试的比较

8960编程优化问题简述

n减少不必要的Delay

n测试FER时减少测试的帧数(Frames)

n去掉不必要的参数设置

n使用单次测试(single trigger)

n设置8960测试模式(DISP:MODE FAST)

n在一行中使用多个命令(INIT:DAP;WQU;CPOW)

nAgilent GPIB LOG问题

减少不必要的Delay

Agilent GPIB LOG问题

nSYSTem:LOG:UI:CLEAR

nSYSTem:LOG:UI:GPIB[:STATe]

nSYST:LOG:UI:GPIB ON
