PCB设计跨分割的危害以及主要应对措施

跨分割走线的主要危害：

（1）导致走线的阻抗不连续；

（2）增大电流环路面积，加大环路电感，使输出的波形容易振荡；

（3）容易使信号之间发生串扰；

（4）可能引起信号的反射；

（5）增加向空间的辐射干扰，同时易受空间磁场的影响；

（6）加大与板上其他电路产生磁场耦合的可能性；

（7）环路电感上的高频压降构成共模辐射源，并通过外接电缆产生共模辐射。

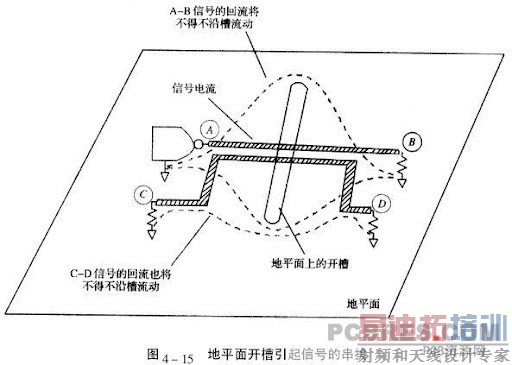

为了形象地描述跨分割走线对电路的危害，我们用图4-15给出了一个地槽引起高频信号产生串扰的示意图。

对于需要严格的阻抗控制、按带状线模型走线的高速信号线而言，还会因为上平面、下平面或上下平面的开槽破坏带状线模型，造成阻抗的不连续，引起严重的信号失真，使信号的可靠度下降。

避免跨分割的办法

跨分割走线给电路带来很大的危害，我们在实际电路的时候，应该尽量避免造成跨分割现象，主要注意以下几点：

（1）走线避免穿越分割带，走线的时候考虑地、电源的分割，让走线绕开电源的分割问题，

也可以增加电路的叠层数来避免跨分割问题。

（2）通常布线的时候，电源分割是在不信号线之后设计，做电源或地分割时，一定要注意在地、电源分割的时候，会对哪些信号造成影响，会造成哪些信号线的跨分割走线，哪些是我们可以避免的，注意适当地调整地、电源分割。

（3）过孔设计和散孔不应过于密集，造成地、电源平面的隔离带。

（4）插装器件或者接插件在定义时，要分布地合理，充分考虑对地、电源平面的影响，是否造成分割，导致EMI增强。
