Pads转Allegro的简单方法

录入：edatop.com 点击：

Pads设计文件导入Allegro现在变得简单了，15.x以上版本可直接将.asc translate.步骤如下：

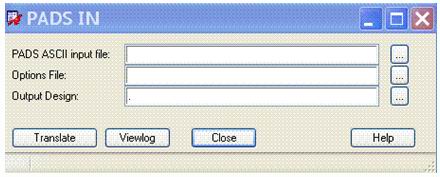

1.打开Allegro-->File-->import-->Pads，会出现如下对话框:

2.input file 选择需要转换的.asc文件

option file 选择allegro安装目录的Cadence/SPB_16.2/tools/pcb/bin/pads_in.ini

output file 就不用说了。

3.Tranlsate就完成了。

当然，allegro导入pads文件成功之后，还有很多工作要做，如Design rules重新设置，层的定义检校，部分封装的修改等。
