PCB板的制作流程所需设备大全
录入：edatop.com 点击：
PCB板制作需要大量操作步骤，而每一个步骤都有专门的设备与之对应。接下来将详细介绍PCB板的制作流程所需涉及到的所有设备。
单层板制作
工程制作---光绘机，菲林曝光机
开料--- 开料机，烘板用的烤箱
钻孔---数控钻机
磨板---磨板机
金属化孔(PTH)--化学铜生产线（沉铜线）
图形转移--贴膜机，UV曝光机或者LDI
图形电镀--电镀生产线
褪干（湿）膜--褪膜生产线
图形蚀刻----蚀刻生产线
阻焊层制作---丝印机，UV曝光机或者LDI
烘烤固化----烤箱，隧道炉
表面处理---OSP生产线或者化学镍金线，化学镍钯金线

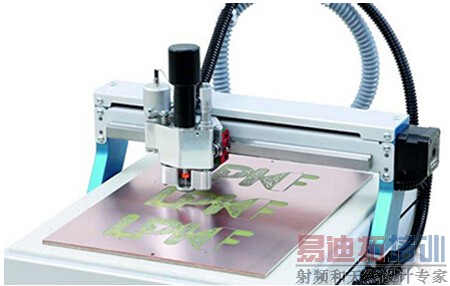

成型---冲压机或者数控锣床，切割机
测试--- 电测机，AOI，3DAOI。
多层板制作
层压--棕化生产线， 层压机，磨板机。
可靠性测试----锡炉，荧光测厚仪，显微镜，环境测试机，切片研磨机，取样机，回流炉，高阻计，尘埃粒子计数器，X-RAY等。
污水处理---这个很重要，没有的话，没有哪个地方会让你开的，需要专门的污水处理系统。
