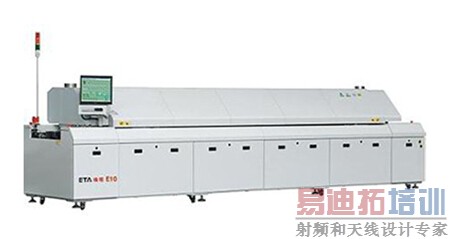

影响PCB板回流炉设备的因素及解决方法

现在人们越来越重视环保节能健康，电子无铅化成为发展趋势。在无铅回流焊接工艺中回流炉设备对生产高质量无铅产品有着重要的影响，本文就讨论影响PCB板回流炉设备的因素，以及解决措施，以保证良好的无铅产品生产能力。

由于焊膏规范更严格的限制以及关系到在更高的过程温度下器件的损坏，为了利用无铅焊料，我们必须注意到不同的温度曲线和设备的设置。两种常见的温度曲线类型被使用在回流焊接工艺中，并且很具代表性地被称为浸润（the soak profile）和“帐篷”型（the tent profile）温度曲线（图1）。浸润温度曲线是这样一种工艺，它使得装配组件在正好低于焊料液化点以下的温度上停留一段时间，以获得一个一致的组件温度。“帐篷”型温度曲线是一个连续的温度斜坡，从组件进入回流炉开始直到达到期望的峰值温度。

考虑到使用的焊膏类型以及组件的结构，实际的温度曲线会有差别。基于焊膏的化学成分，焊膏制造商会给出达到最佳性能的最合适温度曲线的建议。

设备的考虑

热传导

有一种假设，对无铅而言高温回流炉是必须的，但实际情况并不总是如此。更重要的是设备将能量传导到组件上的效率。

一些回流系统通过将产品“包裹”在均匀混合的加热气体中的方法，来增强热传导的能力。一个带加热的进风口设计可允许对三个独立进风区域的气体加热和混合。中央进风口采用了带鳍状物的柱型加热单元，将热量由加热器传递到气体中。这种方法可以减少加热器的瓦特数，也就是减少了能量的消耗。这种加热设计相对传统的回流解决方案，最大可减少50％的能源消耗。

被加热后的气体，通过送风单元进行混合，并且在压力板后面产生一个适度的负压。这一适度的压力可以产生一个均匀覆盖的同心圆气流，这一气流能达到将热量传递到产品所要求的工艺平面上。这一设计的另一好处就是能做到温区和温区之间的隔离，从而能更好地控制被加工产品的温度曲线。

冷却产品在回流焊中和加热一样重要。过长的液态时间和极端的峰值温度会引起产品和元器件的损坏。因此，系统必须被设计成带有可程序设定控制的冷却参数。

在使用氮气系统的情况下，要将气体冷却以将热量从产品上去除，一个冷却媒介，比如水，就是一个的好选择。这种采用水冷却系统，在设计中也应该很容易实现。举个例子，里面有冷却水通过被垂直安装的热交换器，使得助焊剂的残留物可以通过重力自然地排入助焊剂收集罐中。冷却水的连接是通过无需工具即可实现拆装的连接点（快速接头）来获得的。

氮气

在回流环境中，氮气提供了几个用途。氮气的使用可在通过多次回流焊时可保护板子的表面，防止焊盘和引脚的氧化，可以获得更好的引脚焊锡爬升和产生光亮的焊点。

这些结果在无铅工艺中更加明显。对氧化过程而言，更高的无铅焊接温度扮演了一个催化剂的角色。氮气将会帮助抵抗氧化。虽然无铅工艺没有要求，但是氮气可以提供更宽的工艺窗口。它也能减少表面的氧化和获得更好的焊点润湿。

当考虑一个加热系统时，带有空气和惰性气体选择配置的回流系统是一个好的选择。在加热区内平衡的气流就意味着在炉内部乱流的减少和低的氮气消耗量。时间应该被用在热量传递的设计上，以及制造商考虑气流平衡性的概念上。将闭环送风控制和变速送风机的组合并入回流系统的设计中，增强了系统的性能和减少了氮气的消耗。

然而，氮气的使用可能有一个下降趋势，其中原因包括了最初的设备成本，氮气成本，以及由于助焊剂挥发物被限制在设备内而引起的额外设备维护成本。当评估回流系统和氮气的使用时，一个高效率的系统设计应该被考虑进来。

挥发物处理

另一个需要考虑的因素是助焊剂挥发物的处理。回流炉应该能做到在外部的腔室里将负载有助焊剂的气体净化，并且将干净气体送回加热区中。举一个例子，最近发展的系统包括了一个两段过滤/分离系统和一体化的自清洁功能，从而减少了维护的需求。第一段过滤利用了网孔型的滤网，它包含在一个箱体内。在进入箱体过程中，助焊剂蒸气经历了一个膨胀过程，增加了压力并且产生了小液滴，如果液滴足够大，那么就会从气流中落下来。
剩下的蒸汽通过滤网，滤网会将大的、重的颗粒从蒸汽中分离出来。这些颗粒主要由被卷入的金属、树脂和松香构成，并且它们保持粘附在滤网的外面。这一部分帮助消除了高粘度并且很难清除的残留物向下进入到系统里这一状况的发生。

滤网的清洁是通过一个附加的马达定期旋转滤网而完成的。施加在颗粒上的离心力克服了将它们粘在滤网上的附着力，并且被向着箱体的墙壁甩出去。由于它没有和主动冷却系统合并在一起，所以在箱体内气体通过时，系统保持了一定的温度，这使得粘在箱体壁上的较重的液体可以向下滴到位于箱体底部的排出罐里。

第二段过滤由包含在一个箱体里的充满了不锈钢球的填充物构成。主要由酒精和溶剂构成的，小的、轻质量的颗粒，包含在蒸汽中通过了第一层的过滤，将再次经受膨胀，从而增大了液滴的尺寸。然后，蒸汽通过填充层，和钢球产生多次的碰撞。

由于包含在蒸汽中的液体会在钢球的表面蔓延开来，且这些球被确定是可浸润的。因此，在颗粒和球的最初碰撞中，产生了不同种类的晶核，并且球被一层液体薄膜所覆盖。一旦球完全被薄膜所覆盖，包含在蒸汽中的颗粒就会和这层液体薄膜碰撞。由于这些是相似的物质，不同种类的晶核产生，同时液体也增大了，形成液滴，流进助焊剂收集罐中，等待清理。

能量效率

在电子制造环境中，回流焊炉引出了一个对能源消耗问题的关注。这一关注是可以理解的，由于很自然地需要向组件传递热量，然后对于冷却环节再要花费能量将热量去除。为了获得有铅和无铅工艺所需的正确的回流曲线，高效率的热传导技术必须被考虑到。但是在能量消耗的考虑方面，高效率的热传导也同样很重要。

使用新的回流系统的设计，通过改进热传导能力和改善气流，在热效率和减少能量消耗方面，一个巨大的改善已经产生了。经测试，早先的回流系统在闲置状态时，运行一条有铅回流曲线的平均每小时消耗21kW。比较最近推出的回流系统，使用新的系统设计，能源消耗从21kW每小时降到了12.2kW每小时。对于相似的曲线性能，这一结果在能量消耗方面有了41％的减少。

传送系统的考虑

传送导轨系统是将需装配的组件传送通过回流系统的非常流行的方法。伴随着无铅工艺更高的操作温度，传送导轨必须要能维持足够的强度。暴露在外的支撑轴和小的导轨剖面，在更高的操作温度和大质量的组件下，可能会承受更重的负载。

合格的导轨系统设计，应该允许热膨胀，并且仍能维持导轨的平行，以减少PCBA掉落或被卡住的机率。在设计中，导轨的推出成型应该考虑具有多个角度的结合，以减小在热膨胀过程中导轨弯曲的机率。

由于无铅回流中更高的温度，组件更倾向于产生翘曲和掉落问题。更高的温度更接近板子分层的转变点，并且结合来自器件的更大的质量，可以导致生产线问题更进一步恶化。

中央板支撑（CBS）传送系统可以解决这个问题。CBS在更高的无铅回流温度下将提供更好的支撑，克服板翘曲和掉落问题。
