什么是PCB电路板钻针及其使用注意事项
录入：edatop.com 点击：
PCB钻头主要用于PCB制造。印刷电路板，由几层树脂材料粘合在一起的，内部采用铜箔走线。有4、6、8层之分，钻孔占印刷电路板成本的30~40%，量产常需专门设备和钻头。好的PCB钻头用品质好的硬质合金材料，具有高刚性，孔位精度高，孔壁品质好，寿命长等优良特性。

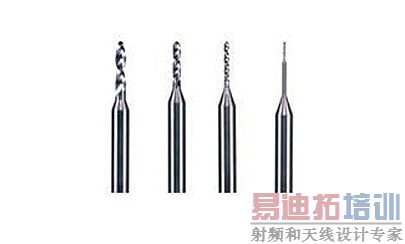

PCB电路板钻头的种类有直柄麻花钻头、定柄麻花钻头和定柄铲形（undercut）钻头。
注意事项：
1.钻头应装在特制的包装盒里，避免振动相互碰撞。
2.使用时，从包装盒里取出钻头应即装到主轴的弹簧夹头里或自动更换钻头的刀具库里。用完随即放回到包装盒里。
3.测量钻头直径要用工具显微镜等非接触式测量仪器，避免切削刃与机械式测量仪接触而被碰伤。
4.要经常检查主轴和弹簧夹头的同心度及弹簧夹头的夹紧力，同心度不好会造成小直径的钻头断钻和孔径大等情况，夹紧力不好会造成实际转速与设置的转速不符合夹头与钻头之间打滑。
