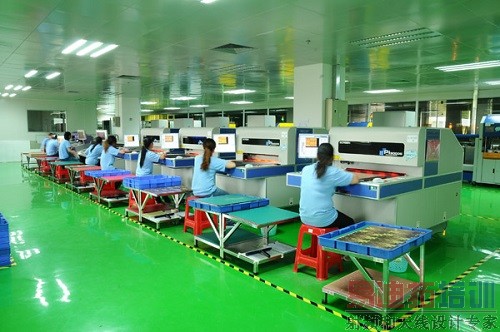

PCB 形辨别检查设备

录入:edatop.com    点击:

利用图形辨别来进行PCB检验是最快速的方式之一,因此未来使用的比率将会越来越高,例如借由光学检查设备的图形辨别系统可以更快速和更准确地进行线路图形的检查并测量所需的数据,利用图形辨别的检查方式可以分为概略比较和数据比较两种,概略比较的速度较快但是数据比较的正确性较高。

图形辨别的影像解析度通常都要求至少能达到最小线宽线距的十分之一,举例来说如果线距的设计值为50um、而极限值为25um时,则影像的解析度也已经达到1um的程度,不过受限于影像处理的速度,因此仍有待微处理器处理速度的提升才能更进一步提高检查的速度。

像环氧树脂PCB印刷电路板由于电路板本身的尺寸安定性不够,因此PCB的位置精度并不高,速带地会造成影像处理上一些辨识的问题,为了解决这些问题,在实际的影像处理设备上,通常必须多加一些机械设备,以便动态地随时补偿PCB电路板上位置的偏差,因此如果PCB电路板的尺寸变化较大时,检查设备上必须额外加上动态补偿装置。
