何谓PCB印刷电路板

录入:edatop.com    点击:

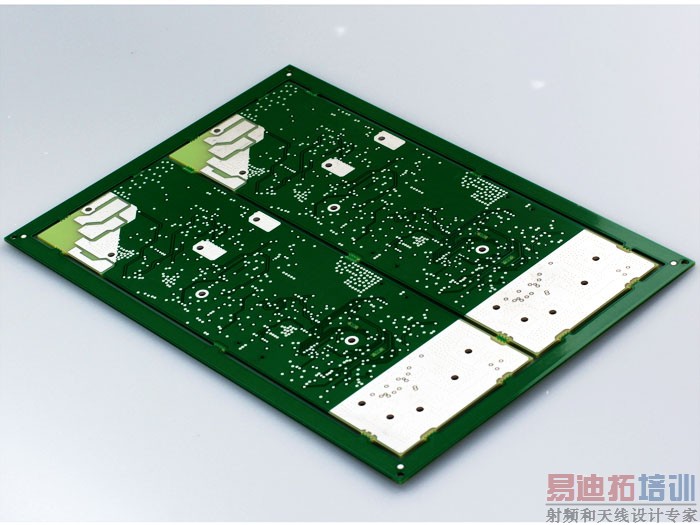

PCB印刷电路板的称谓是来自于英文的PCB(Printed Circuit Board),另外也有人以PWB(Printed Wiring Board)称之,顾名思义就是以印刷技术制作的电路产品。印刷电路板的基本构造是以绝缘材料辅以导线所形成的结构性元件。成品上可安装积体电路、电晶体、二极体、被动元件(如电阻、电容、连接器等)及其他各种各样的电子零件。借着电路板导线连通,可以形成电子讯号连结及应有的机能。电路板的出现取代了以前电器产品以铜线配电的方式,使产品体积得以缩小,再加上可大量生产单价降低,使电路板得以大放异彩。


PCB印刷电路板是依据设计者所设计的产品性能、零件配置而制作,其形式十分多样化而没有一定的设计规则限制。电子产品进步迅速,设计变更或零件更新都可能必须重新制作所需的电路板。因此多数的制品都会先做小量试产再予以放大,其间可能会经过多次修饰更改设计。随着电子产品的多功能化、复杂化,变更设计频繁似乎是所有产品供应者必须面对的课题。

PCB印刷电路板既然是以电气连接及承载元件为主要功能,基本上它就必须具有耐热、高强度、低电阻、低杂讯、层间线间绝缘性良好等等特性。在制造性方面它必须有良好的可组装性,通常指的是可焊接性或连结性。

在电子产品趋于多功能复杂化的前提下,积体电路元件的接点距离随之缩小,信号传送的长度局部性缩短,这些结构变异就需要利用高密度线路配置及微孔技术来达成目标。

利用配线与跨接来达成高密度的连接,基本上对单双面板而言有其达成的困难,因而PCB电路板会走向多层化。又由于讯号线不断的增加,更多的电源层与接地层就成为设计的必须手段,这些都促使多层PCB印刷电路板使用更加普遍。
