电池电路板与您分享一个成熟好用的电池供电切换电路

最近电池电路板小编看了几个电源切换的帖子，凑凑热闹，今天就和大家分享地一个电源切换电路，欢迎拍砖！

特点：

1、支持轻触开关、自锁开关

2、支持外接电源自动上电（焊接上D17即可实现）

3、支持待机常电输出

4、外接电源、锂电供电自动切换，由于PMOS内续流二极管的存在，切换过程不会出现电压跌落情况。

5、通过双PMOS背靠背连接，防止外接电源倒灌至锂电池

电源标号说明：

1、VCC_5V0  外接电源输入

2、LI_BAT  锂电池

3、VCC_SYS  主电源输出

4、VCC_SB  待机电源输出

控制接口说明：

1、EX_PWR_KEY    开关按键输入，外接轻触开关或自锁开关，低电平有效。

2、PWR_KEY_DET   开关按键检测，给单片机检测开关状态用，主要适用于采用轻触开关。

3、SYS_PWR_HOLD 电源保持，高电平有效，当采用轻触开关，或者系统想自己控制关机时有用

典型应用：

1、电源开关使用轻触开关，通过检测PWR_KEY_DET状态，控制SYS_PWR_HOLD，实现长按xx秒，系统开机，长按xx秒，系统关机。

2、车载设备，D17外接ACC信号，实现汽车点火，设备自动开机，汽车熄火，延时xx时间后，自动关机。

3、使用自锁开关，断开D17，不用PWR_KEY_DET 与 SYS_PWR_HOLD，实现外接电源与内置电源自动切换，及小自锁开关控制大电流通断。

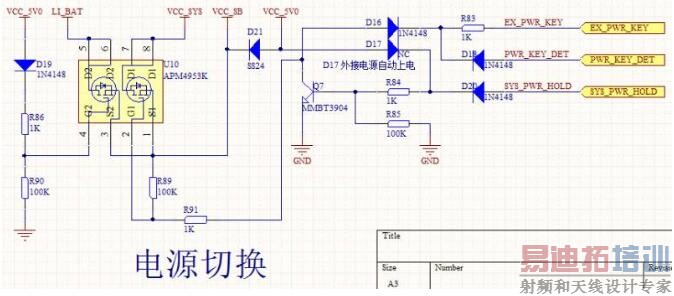

原理图：
