汽车电路板告诉你何谓点状孔破？
录入：edatop.com 点击：

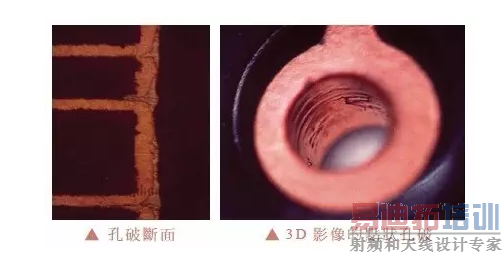

孔破状态是点状分布而非整圈断路的现象，就称为点状孔破，也有人称它为楔型孔破。常见产生原因，来自于除胶渣制程处理不良所致。汽车电路板除胶渣制程会先进行膨松剂处理，之后进行强氧化剂高锰酸盐的侵蚀作业，这个过程会清除胶渣并产生微孔结构。经过清除过程所残留下来的氧化剂，就依靠还原剂清除，典型配方采用酸性液体处理。
因为胶渣处理后，并不会再看到有残胶渣问题，业者常忽略了对还原酸液的监控，这就可能让氧化剂留在孔壁面上。之后电路板进入化学铜制程，经过整孔剂处理后电路板会进行微蚀处理，这时残留的氧化剂再度受到酸浸泡而让残留氧化剂区的树脂剥落，同时也等于将整孔剂破坏了。
受到破坏的孔壁，在后续钯胶体及化学铜处理就不会发生反应，这些区域就呈现出无铜析出现象。基础没有建立，电镀铜当然就无法完整覆盖而产生点状孔破。这类问题已经在不少电路板厂发生过，多留意除胶渣制程还原步骤药水监控应该就可以改善，以上供您参考。
