印刷线路板制作流程(二)

录入:edatop.com    点击:

上次讲到了印刷线路板的外层线路,接下来PCB厂将为你介绍接下来的流程:

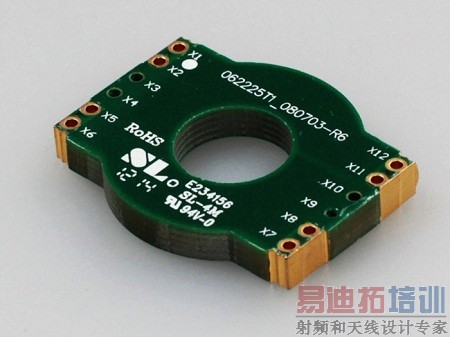

【印刷线路板防焊绿漆】

外层线路完成后需再披覆绝缘的树酯层来保护线路避免氧化及焊接短路。涂装前通常需先用刷磨、微蚀等方法将线路板铜面做适当的粗化清洁处理。而后以网版印刷、帘涂、静电喷涂…等方式将液态感光绿漆涂覆于板面上,再预烘干燥(干膜感光绿漆则是以真空压膜机将其压合披覆于板面上)。待其冷却后送入紫外线曝光机中曝光,绿漆在底片透光区域受紫外线照射后会产生聚合反应(该区域的绿漆在稍后的显影步骤中将被保留下来),以碳酸钠水溶液将涂膜上未受光照的区域显影去除。最后再加以高温烘烤使绿漆中的树酯完全硬化。

较早期的绿漆是用网版印刷后直接热烘(或紫外线照射)让漆膜硬化的方式生产。但因其在印刷及硬化的过程中常会造成绿漆渗透到线路终端接点的铜面上而产生零件焊接及使用上的困扰,现在除了线路简单粗犷的电路板使用外,多改用感光绿漆进行生产。

【印刷线路板文字印刷】

将客户所需的文字、商标或零件标号以网版印刷的方式印在板面上,再用热烘(或紫外线照射)的方式让文字漆墨硬化。

【印刷线路板接点加工】

防焊绿漆覆盖了大部份的线路铜面,仅露出供零件焊接、电性测试及电路板插接用的终端接点。该端点需另加适当保护层,以避免在长期使用中连通阳极(+)的端点产生氧化物,影响电路稳定性及造成安全顾虑。

【印刷线路板镀金】在电路板的插接端点上(俗称金手指)镀上一层高硬度耐磨损的镍层及高化学钝性的金层来保护端点及提供良好接通性能。

【印刷线路板喷锡】在电路板的焊接端点上以热风整平的方式覆盖上一层锡铅合金层,来保护电路板端点及提供良好的焊接性能。

【印刷线路板预焊】在电路板的焊接端点上以浸染的方式覆盖上一层抗氧化预焊皮膜,在焊接前暂时保护焊接端点及提供较平整的焊接面,使有良好的焊接性能。

【印刷线路板碳墨】在电路板的接触端点上以网版印刷的方式印上一层碳墨,以保护端点及提供良好的接通性能。

【印刷线路板成型切割】

将电路板以CNC成型机(或模具冲床)切割成客户需求的外型尺寸。切割时用插梢透过先前钻出的定位孔将电路板固定于床台(或模具)上成型。切割后金手指部位再进行磨斜角加工以方便电路板插接使用。对于多联片成型的电路板多需加开X形折断线,以方便客户于插件后分割拆解。最后再将电路板上的粉屑及表面的离子污染物洗净。

【印刷线路板终检包装】

在包装前对电路板进行最后的电性导通、阻抗测试及焊锡性、热冲击耐受性试验。并以适度的烘烤消除电路板在制程中所吸附的湿气及积存的热应力,最后再用真空袋封装出货。
