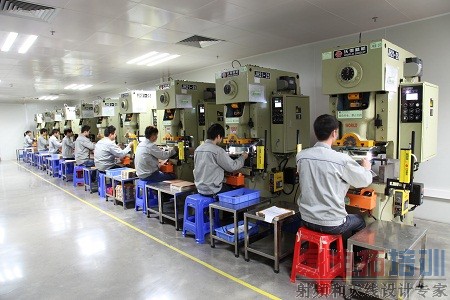

PCB板冲裁介绍

PCB板的孔和外形加工都可采用模具冲裁的方法，而这种方法适用于加工简单、外形要求不是很高的PCB板及生产批量大的PCB板，其成本较低、速度较快。

冲孔：对于批量大的PCB板，孔的种类和数量多而形状复杂的单面纸基板和双面非金属孔的环氧玻璃布基板，通常采用一付或几付模具冲孔。

外形加工：对于批量大的单面板和双面板的外形，通常采用模具冲。根据PCB板的尺寸大小，可分为上落料模和下落料模。

复合加工：PCB板的孔与孔，孔与外形之间要求精度高，同时为了缩短制造周期，提高生产率，采用复合模同时加工单面板的孔和外形。用模具加工PCB板，关键是模具的设计、加工，需要专业技术知识。除此之外，模具的安装与调试也十分重要，目前大部分PCB厂的模具都由外厂加工。

安装PCB板模具注意事项：

1.根据模具设计计算的冲裁力，模具的大小，闭合高度等选择冲床（包括类型，吨位）。

2.开动冲床，全面检查包括离合器、刹车，滑块等各部分是否正常，操作机构是否可靠，决无连冲现象。

3.冲模下的垫铁，一般是2块，必须在磨床上同时磨出，确保模具安装平行、垂直。垫铁放置的位置需既不防碍落料同时又要尽可能靠近模具中心。

4.要准备几套压板及T形头压板螺钉，以便与模具对应使用。压板前端不能碰到下模直壁。各接触面之间应垫砂布，螺钉必须拧紧。

5.模具安装时要十分注意下模上的螺钉、螺母不要碰到上模（上模下降，闭合）。

6.调整模具时尽可能用手动，而不要机动。

7.为改善基材的冲裁性能，纸基板要预热。其温度以70～90℃为好。
