电路板厂话你知：半金属化孔披锋解决办法
录入：edatop.com 点击：
半金属化孔在成型后易产生孔边铜皮翘起、披锋残留等异常，此异常一直是电路板厂机械加工中的一个难题。那么如何解决此类异常呢，下面电路板厂将为您揭晓。

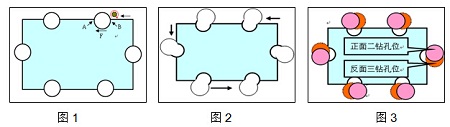

数控机床主轴旋转方向都是顺时针的，如下图1，当锣刀锣到B点的时候，B点受到一个向左的剪切力F，而附着在孔壁上的铜是具有延展性和韧性的，进而造成切割不断现象产生披锋。
大多数情况下，披锋只在B点而不会在A点产生。因为锣刀切割到A点的断面的时候，先切割到A点的孔壁金属化层。A点金属化层同B点的孔壁金属化层一样，会由于金属的延展性发生形变，但A点断面背靠着基材层，有效地防止了金属层的延伸以及金属层与孔壁的脱离。
了解披锋产生原因，我们很容易想到只要我们先将板子反转过来，在B点加钻一个合适的NPTH孔这些问题既可迎刃而解，如图2。（钻机主轴旋转方向也是顺时针的，需将板子反过来钻）
对于机械冲切的半孔板，可采用加二钻和三钻的方式来解决，但钻孔需加在板的正反两面（如图3）。
