LED铝基板在灯具中的作用

录入:edatop.com    点击:

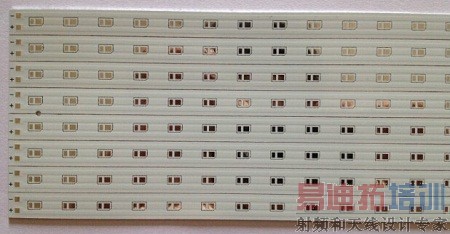

LED灯具的散热问题一直是LED灯具厂家心头的一块病,而LED铝其板由于导热系数高,散热性好,而在LED灯具中广泛使用。铝基板是一种金属基覆铜板,具有杰出的导热性、电气绝缘功能和机械加工功能。

LED铝基板的特色:选用外表贴装技能;在电路设计方案中对热扩散进行极为有用的处理;下降商品运行温度,进步商品功率密度和可靠性,延伸商品运用寿命;减小商品体积,下降硬体及安装本钱;替代易碎的陶瓷基板,取得非常好的机械耐久力。
  铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板构成,它的构造分三层:
  线路层:相当于通常PCB的覆铜板,线路铜箔厚度LOZ至10OZ。
   绝缘层:绝缘层是一层低热阻导热绝缘资料。
  底层:是金属基板,通常是铝或可所挑选铜。铝基覆铜板和传统的环氧玻璃布层压板等。
  线路层通常经过蚀刻构成印刷电路,使元件的各个部件相互连接,通常情况下,电路层需求具有很大的载流才能,然后应运用较厚的铜箔;导热绝缘层是LED铝基板核心技能之地点,它通常是由特种陶瓷填充的特别聚合物构成,热阻小,粘弹功能优秀,具有抗热老化的才能,可以接受机械及热应力。
  高功能LED铝基板的导热绝缘层恰是运用此种技能,使其具有极为优秀的导热功能和高强度的电气绝缘功能;金属底层是LED铝基板的支撑构件,需求具有高导热性,通常是铝板,也可运用铜板,适合于钻孔、冲剪及切开等惯例机械加工。
