浅析软硬结合板制作中的难点

录入:edatop.com    点击:

软硬结合板兼具硬板的稳定性与软板可立体组装,发展前景十分可观。然而软硬结合板的制作过程比较复杂,其中更是有一些关键技术难点比较难控制;下面易迪拓培训(edatop.com)将以六层单张挠性板对称结构为例,作简单介绍。

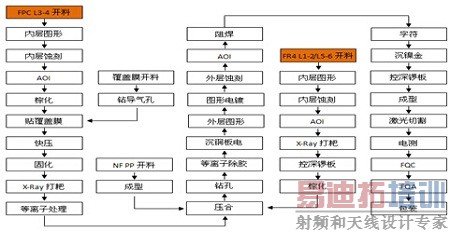

1. 此款软硬结合板的制作基本流程:

闂傚倸鍊搁崐鎼佸磹閹间礁纾瑰瀣捣閻棗銆掑锝呬壕濡ょ姷鍋涢ˇ鐢稿垂妤e啫绠涘ù锝呮贡缁嬩胶绱撻崒姘偓鐑芥倿閿曚焦鎳岄梻浣告啞閻熴儳鎹㈠鈧濠氭偄绾拌鲸鏅梺鎸庣箓濞诧絽效濡ゅ懏鍋℃繝濠傛噹椤eジ鎮介娑樻诞闁诡喗鐟︾换婵嬪炊閵娧冨妇濠电姷鏁搁崐顖炲焵椤掑嫬纾婚柟鍓х帛閻撴盯鎮楅敐搴′簽濠⒀冪仛閹便劍绻濋崨顕呬哗闂佸湱鎳撶€氱増淇婇幖浣肝ㄩ柨鏃€鍎崇紞鎺楁⒒閸屾瑨鍏岄柟铏崌瀹曠敻寮介鐐殿唵闂佽法鍣﹂幏锟�...

2. 本款软硬结合板的产品设计特点:

结构对称

单张挠性板

挠性板整板贴覆盖膜

刚性板芯板厚度≥0.4mm(整体板厚≥1.2mm)

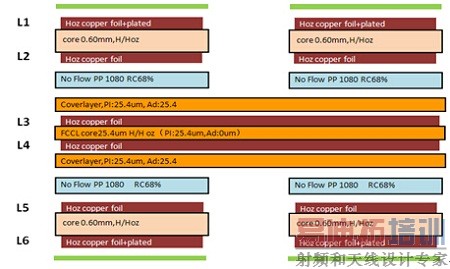

3. 以下为这款软硬结合板的压合叠构设计:

闂傚倸鍊搁崐鎼佸磹閹间礁纾瑰瀣捣閻棗銆掑锝呬壕濡ょ姷鍋涢ˇ鐢稿垂妤e啫绠涘ù锝呮贡缁嬩胶绱撻崒姘偓鐑芥倿閿曚焦鎳岄梻浣告啞閻熴儳鎹㈠鈧濠氭偄绾拌鲸鏅梺鎸庣箓濞诧絽效濡ゅ懏鍋℃繝濠傛噹椤eジ鎮介娑樻诞闁诡喗鐟︾换婵嬪炊閵娧冨妇濠电姷鏁搁崐顖炲焵椤掑嫬纾婚柟鍓х帛閻撴盯鎮楅敐搴′簽濠⒀冪仛閹便劍绻濋崨顕呬哗闂佸湱鎳撶€氱増淇婇幖浣肝ㄩ柨鏃€鍎崇紞鎺楁⒒閸屾瑨鍏岄柟铏崌瀹曠敻寮介鐐殿唵闂佽法鍣﹂幏锟�...

4.制作中的难点:

4.1软板部分:

★硬板PCB生产设备制作软板,由于软板材料软、薄,软板过所有水平线均需采用牵引板带过,避免卡板报废。

★压合PI覆盖膜。注意要局部贴PI覆盖膜,注快压参数。快压时压力要达2.45MPa,快压时候要平整、压实,不能出现气泡空洞等问题。

4.2硬板部分:

★硬板Core的开窗与PP。硬板采用控深铣开窗,PP要采用NO-FLOW PP,NO-FLOW PP可防止压合溢胶过量。

★软硬结合板压合涨缩控制。由于软板材料涨缩稳定性较差,故要优先完成软板、压合PI覆盖膜的制作,根据其涨缩系数来制作硬板部分。
