PCB板丝印规范及要求

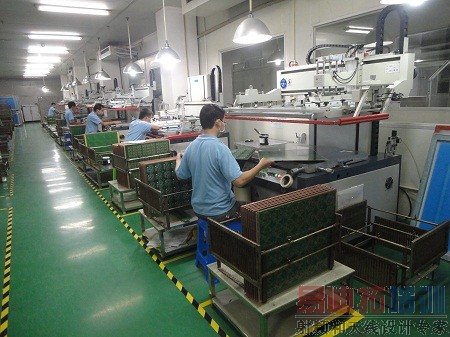

PCB板丝印层即文字层，它的作用是为了方便电路的安装和维修等，在PCB板的上下两表面印刷上所需要的标志图案和文字代号等，例如元件标号和标称值、元件外廓形状和厂家标志、生产日期等等。那么PCB板的丝印有哪些规范和要求呢，以下供参考：

1.所有元器件、安装孔、定位孔都有对应的丝印标号为了方便PCB板的安装，所有元器件、安装孔、定位孔都有对应的丝印标号，PCB板上的安装孔丝印用H1、H2……Hn进行标识。

2.丝印字符遵循从左至右、从下往上的原则丝印字符尽量遵循从左至右、从下往上的原则，对于电解电容、二极管等极性的器件在每个功能单元内尽量保持方向一致。

3.器件焊盘、需要搪锡的锡道上无丝印，器件位号不应被安装后器件所遮挡。（密度较高，PCB板上不需作丝印的除外）

为了保证器件的焊接可靠性，要求器件焊盘上无丝印；为了保证搪锡的锡道连续性，要求需搪锡的锡道上无丝印；为了便于器件插装和维修，器件位号不应被安装后器件所遮挡；丝印不能压在导通孔、焊盘上，以免开阻焊窗时造成部分丝印丢失，影响训别。丝印间距大于5mil。

4.有极性元器件其极性在丝印图上表示清楚，极性方向标记就易于辨认。

5.有方向的接插件其方向在丝印上表示清楚。

6.PCB板上应有条形码位置标识在PCB板面空间允许的情况下，PCB板上应有42*6的条形码丝印框，条形码的位置应考虑方便扫描。

7.PCB板名、日期、版本号等制成板信息丝印位置应明确。PCB板文件上应有板名、日期、版本号等制成板信息丝印，位置明确、醒目。

8.PCB板上应有厂家完整的相关信息及防静电标识。

9.PCB板光绘文件的张数正确，每层应有正确的输出，并有完整的层数输出。

10.PCB板上器件的标识符必须和BOM清单中的标识符号一致。
