电路板原理—就是这么任性

电路板相信大家都不陌生了，但是电路板原理你知道吗 不知道的就快来看一下，丰富自己的知识库吧~~~

1.电路板原理—简介

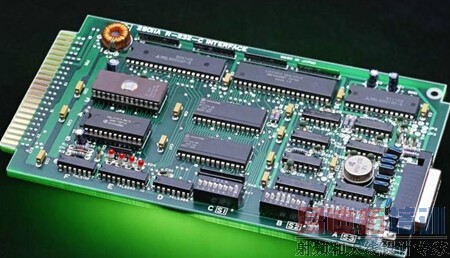

电路板(Printed Circuit Board，简称PCB)，又称线路板、PCB板、铝基板、高频板、超薄线路板、超薄电路板、印刷(铜刻蚀技术)电路板等，是重要的电子部件，是电子元件的支撑体，是电子元器件线路连接的提供者。传统的电路板，采用印刷蚀刻阻剂的工法，做出电路的线路及图面，因此被称为印刷电路板或印刷线路板。由于电子产品不断微小化、精细化，目前大多数的电路板都是采用贴附蚀刻阻剂(压膜或涂布)，经过曝光显影后，再以蚀刻做出电路板。

2.电路板原理—结构

电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。常见的板层结构包括单层板(Single Layer PCB)、双层板(Double Layer PCB)和多层板(Multi Layer PCB)三种。各组成部分的主要功能如下：

焊盘：用于焊接元器件引脚的金属孔。

过孔：有金属过孔和非金属过孔，其中金属过孔用于连接各层之间元器件引脚。

安装孔：用于固定电路板。

导线：用于连接元器件引脚的电气网络铜膜。

接插件：用于电路板之间连接的元器件。

填充：用于地线网络的敷铜，可以有效的减小阻抗。

电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。

3.电路板原理

电路板的工作原理：是利用板基绝缘材料隔离开表面铜箔导电层，使得电流沿着预先设计好的路线在各种元器件中流动完成诸如做功、放大、衰减、调制、解调、编码等功能。

在最基本的电路板上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以这种电路板叫作单面板。多层板，多层有导线，必须要在两层间有适当的电路连接才行，这种电路间的桥梁叫做导孔(via)。电路板的基本设计过程可分为以下四个步骤：

(1)电路原理图的设计---电路原理图的设计主要是利用Protel DXP的原理图编辑器来绘制原理图。

(2)生成网络报表---网络报表就是显示电路原理与中各个元器件的链接关系的报表，它是连接电路原理图设计与电路板设计的桥梁与纽带，通过电路原理图的网络报表，可以迅速地找到元器件之间的联系，从而为后面的PCB设计提供方便。

(3)印刷电路板的设计---印刷电路板的设计即我们通常所说的PCB设计，它是电路原理图转化成的最终形式，这部分的相关设计较电路原理图的设计有较大的难度，我们可以借助Protel DXP的强大设计功能完成这一部分的设计。

(4)生成印刷电路板报表---印刷电路板设计完成后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，最后打印出印刷电路图。

电路板原理就介绍到这里了，希望对大家有所帮助~~~~~
