电路板加工组装中的电烙铁手工焊接方法技巧

录入:edatop.com    点击:

  PCBA电路板的设计,加工,测试中有很多地方需要用到电烙铁手工焊接,今天易迪拓培训(edatop.com)板厂小编将为您介绍手工焊接的技巧。



  电烙铁手工焊接与机器焊接如波峰焊再流焊区别在于,烙铁手工焊接的人为因素影响较多。不像机器焊接,一旦工艺参数调好后生产就很稳定,手工焊接也存在焊接温度和焊接时间问题,我们首先介绍电烙铁手工无铅焊接工艺,焊接工艺窗口,以及电烙铁的热能传导到焊盘的原理,要深刻领会,焊接温度焊接时间的含义,通过理论的指导,加上勤奋的练习,才能成为合格的熟练工。

  1.做好焊接前的准备工作
  ①我们刚使用一把新的电烙铁时,首先要对烙铁的自身特性,如工作电压,电功率,回热复热速率,烙铁头的大小和品种有一个初步了解
  ②应对焊料的品种是否无铅焊料,以及它们的熔点锡丝粗细有所了解
  ③对元器件类型,例如,是插件还是贴片元器件,热敏感键有所了解
  ④对印制电路板的材质,焊盘的镀层种类,如是否锡基,镀金,osp以及参数有所了解,通常焊接osp的,镀金板的温度应适当高于锡基板,多层电路板的吸热量要大于双层板和单层板;
  ⑤对焊点的大小和焊接面散热的快慢有所熟悉;
  ⑥电烙铁的防静电性能,工作台是否有防静电接地口,通常电烙铁接通电源时,也应接好防静电通道。

  总之熟悉工具的性能,以及对焊接对象的基本参数,对调节温度和型号烙铁头是非常有益的,当然有条件时,可通过对pcb温度的测试和试焊进一步确认焊接工艺参数。
  2.电烙铁的操作方法

  初次使用电烙铁从事手工焊接的操作者应该严格要求自己,养成良好的操作习惯,做到正确的焊接姿势,熟练掌握焊接的基本操作步骤和手工焊接的基本 要领。
  ①正确的焊接姿势

  在电子产品的手工焊接中,一般采取坐式焊接,工作台和座椅的高度要合适,操作者的头部与电烙铁之间相对位置应该保持30~1250px,一手拿烙铁一手拿锡丝,并目视焊接点。

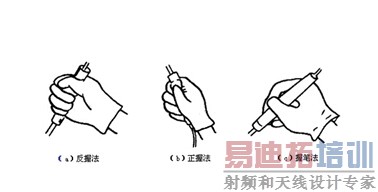

  ②焊接操作者握电烙铁的方法
  通常根据电烙铁的大小不同,有反握法,正握法,笔握法三种不同的操作方法,其中反握法,适合较大功率的电烙铁大于75瓦焊接大焊点的操作;正握法适合中功率的电烙铁及带弯头的电烙铁的操作,而笔握法适合小功率的电烙铁焊接印制板上的元器件,其主要用于电子产品的手工焊接。
  ③电烙铁接触焊点方向

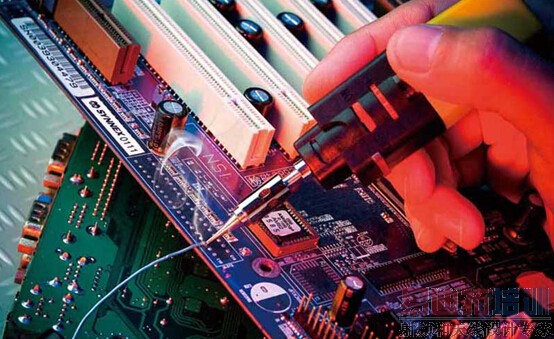

  用笔握法焊接电子产品时,应将电烙铁成45度方向接触焊点,就有利于操作和观察焊点的成型。
  ④锡丝的拿法
  焊锡丝的拿法,通常也有两种方法,一种适合于连续焊接,另一种适合于断续(焊接通常焊点比较大),实际焊接操作过程中,拿焊锡丝时要戴好手套,特别是含铅锡丝,以防皮肤经常与铅接触。
  ⑤手工焊接的基本操作
  手工焊接操作过程,可细分为五个步骤,并要求在3~5秒的时间内完成,它们分别是:
  a.准备即将烙铁头和锡丝接近焊盘
  b.加热,首先将烙铁头靠在焊盘上,是焊盘首先预热
  c.将锡丝靠在烙铁头与焊盘接触部位上,使之快速融化
  d.焊点成型后,首先移开锡丝
  e.移开电烙铁,焊点冷却成型
  在焊点较小的情况下,也可采用三步法完成焊接,及将五步法中的步骤bc合为一体,步骤的合为一体。
