PCB印刷线路板外层电路的蚀刻工艺(一)

录入:edatop.com    点击:

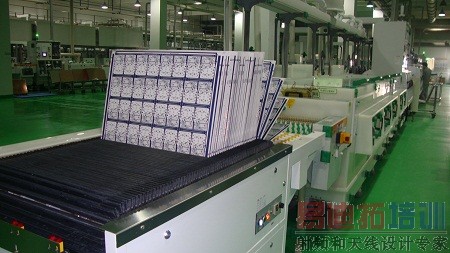

一.印刷线路板外层蚀刻工艺概述

目前,印刷线路板(PCB)加工的典型工艺采用"图形电镀法"。即先在板子外层需保留的铜箔部分上,也就是电路的图形部分上预镀一层铅锡抗蚀层,然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。

要注意的是,这时的板子上面有两层铜.在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的,其余的将形成最终所需要的电路。这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。另外一种工艺方法是整个印刷线路板上都镀铜,感光膜以外的部分仅仅是锡或铅锡抗蚀层。这种工艺称为“全板镀铜工艺“。与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。因此当导线线宽十分精细时将会产生一系列的问题。同时,侧腐蚀会严重影响线条的均匀性。

在印刷线路板外层电路的加工工艺中,还有另外一种方法,就是用感光膜代替金属镀层做抗蚀层。这种方法非常近似于内层蚀刻工艺,可以参阅内层制作工艺中的蚀刻。

目前,锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液,与锡或铅锡不发生任何化学反应。氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。此外,在市场上还可以买到氨水/硫酸氨蚀刻药液。

二.蚀刻质量及先期存在的问题

对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净,止此而已。从严格意义上讲,如果要精确地界定,那么蚀刻质量必须包括导线线宽的一致性和侧蚀程度。由于目前腐蚀液的固有特点,不仅向下而且对左右各方向都产生蚀刻作用,所以侧蚀几乎是不可避免的。

侧蚀问题是蚀刻参数中经常被提出来讨论的一项,它被定义为侧蚀宽度与蚀刻深度之比, 称为蚀刻因子。在印刷电路工业中,它的变化范围很宽泛,从1:1到1:5。显然,小的侧蚀度或低的蚀刻因子是最令人满意的。

蚀刻设备的结构及不同成分的蚀刻液都会对蚀刻因子或侧蚀度产生影响,或者用乐观的话来说,可以对其进行控制。采用某些添加剂可以降低侧蚀度。这些添加剂的化学成分一般属于商业秘密,各自的研制者是不向外界透露的。至于蚀刻设备的结构问题,后面的章节将专门讨论。

从许多方面看,蚀刻质量的好坏,早在印制板进入蚀刻机之前就已经存在了。因为印刷线路板加工的各个工序或工艺之间存在着非常紧密的内部联系,没有一种不受其它工序影响又不影响其它工艺的工序。许多被认定是蚀刻质量的问题,实际上在去膜甚至更以前的工艺中已经存在了。对外层图形的蚀刻工艺来说,由于它所体现的“倒溪”现像比绝大多数印制板工艺都突出,所以许多问题最后都反映在它上面。同时,这也是由于蚀刻是自贴膜,感光开始的一个长系列工艺中的最后一环,之后,外层图形即转移成功了。环节越多,出现问题的可能性就越大。这可以看成是印制电路生产过程中的一个很特殊的方面。

从理论上讲,印刷线路板进入到蚀刻阶段后,在图形电镀法加工印制电路的工艺中,理想状态应该是:电镀后的铜和锡或铜和铅锡的厚度总和不应超过耐电镀感光膜的厚度,使电镀图形完全被膜两侧的“墙”挡住并嵌在里面。然而,现实生产中,全世界的印刷线路板在电镀后,镀层图形都要大大厚于感光图形。在电镀铜和铅锡的过程中,由于镀层高度超过了感光膜,便产生横向堆积的趋势,问题便由此产生。在线条上方覆盖着的锡或铅锡抗蚀层向两侧延伸,形成了“沿”,把小部分感光膜盖在了“沿”下面。

锡或铅锡形成的“沿”使得在去膜时无法将感光膜彻底去除干净,留下一小部分“残胶”在“沿”的下面。“残胶”或“残膜”留在了抗蚀剂“沿”的下面,将造成不完全的蚀刻。线条在蚀刻后两侧形成“铜根”,铜根使线间距变窄,造成印制板不符合甲方要求,甚至可能被拒收。由于拒收便会使印刷线路板的生产成本大大增加。

另外,在许多时候,由于反应而形成溶解,在印制电路工业中,残膜和铜还可能在腐蚀液中形成堆积并堵在腐蚀机的喷嘴处和耐酸泵里,不得不停机处理和清洁,而影响了工作效率。
