高层线路板的关键生产工序控制

高层线路板一般定义为10层～20层或以上的高多层线路板，比传统的多层线路板加工难度大，其品质可靠性要求高，主要应用于通讯设备、高端服务器、医疗电子、航空、工控、军事等领域。近几年来，应用通讯、基站、航空、军事等领域的高层板市场需求仍然强劲，而随着中国电信设备市场的快速发展，高层板市场前景被看好。

目前国内能批量生产高层线路板的PCB厂商，主要来自于外资企业或少数内资企业。高层线路板的生产不仅需要较高的技术和设备投入，更需要技术人员和生产人员的经验积累，同时导入高层板客户认证手续严格且繁琐，因此高层线路板进入企业门槛较高，实现产业化生产周期较长。PCB平均层数已经成为衡量PCB企业技术水平和产品结构的重要技术指标。本文简述了高层线路板在生产中遇到的主要加工难点，介绍了高层线路板关键生产工序的控制要点，供大家参考。

一、主要制作难点

对比常规线路板产品特点，高层线路板具有板件更厚、层数更多、线路和过孔更密集、单元尺寸更大、介质层更薄等特性，内层空间、层间对准度、阻抗控制以及可靠性要求更为严格。

1.1 层间对准度难点

由于高层板层数多，客户设计端对PCB各层的对准度要求越来越严格，通常层间对位公差控制±75μm，考虑高层板单元尺寸设计较大、图形转移车间环境温湿度，以及不同芯板层涨缩不一致性带来的错位叠加、层间定位方式等因素，使得高层板的层间对准度控制难度更大。

1.2 内层线路制作难点

高层板采用高TG、高速、高频、厚铜、薄介质层等特殊材料，对内层线路制作及图形尺寸控制提出高要求，如阻抗信号传输的完整性，增加了内层线路制作难度。线宽线距小，开短路增多，微短增多，合格率低；细密线路信号层较多，内层AOI漏检的几率加大；内层芯板厚度较薄，容易褶皱导致曝光不良，蚀刻过机时容易卷板；高层板大多数为系统板，单元尺寸较大，在成品报废的代价相对高。

1.3 压合制作难点

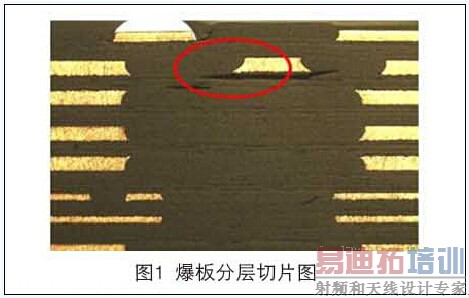

多张内层芯板和半固化片叠加，压合生产时容易产生滑板、分层、树脂空洞和气泡残留等缺陷。在设计叠层结构时，需充分考虑材料的耐热性、耐电压、填胶量以及介质厚度，并设定合理的高层板压合程式。层数多，涨缩量控制及尺寸系数补偿量无法保持一致性；层间绝缘层薄，容易导致层间可靠性测试失效问题。图1是热应力测试后出现爆板分层的缺陷图。

1.4 钻孔制作难点

采用高TG、高速、高频、厚铜类特殊板材，增加了钻孔粗糙度、钻孔毛刺和去钻污的难度。层数多，累计总铜厚和板厚，钻孔易断刀；密集BGA多，窄孔壁间距导致的CAF失效问题；因板厚容易导致斜钻问题。

二、 关键生产工序控制

2.1 材料选择

随着电子元器件高性能化、多功能化的方向发展，同时带来高频、高速发展的信号传输，因此要求电子电路材料的介电常数和介电损耗比较低，以及低CTE、低吸水率和更好的高性能覆铜板材料，以满足高层板的加工和可靠性要求。常用的板材供应商主要有A系列、B系列、C系列、D系列，这四种内层基板的主要特性对比，见表1。对于高层厚铜线路板选用高树脂含量的半固化片，层间半固化片的流胶量足以将内层图形填充满，绝缘介质层太厚易出现成品板超厚，反之绝缘介质层偏薄，则易造成介质分层、高压测试失效等品质问题，因此对绝缘介质材料的选择极为重要。

2.2 压合叠层结构设计

在叠层结构设计中考虑的主要因素是材料的耐热性、耐电压、填胶量以及介质层厚度等，应遵循以下主要原则。

(1) 半固化片与芯板厂商必须保持一致。为保证PCB可靠性，所有层半固化片避免使用单张1080或106半固化片(客户有特殊要求除外)，客户无介质厚度要求时，各层间介质厚度必须按IPC-A-600G保证≥0.09mm。

(2) 当客户要求高TG板材时，芯板和半固化片都要用相应的高TG材料。

(3) 内层基板3OZ或以上，选用高树脂含量的半固化片，如1080R/C65%、1080HR/C 68%、106R/C 73%、106HR/C76% ；但尽量避免全部使用106 高胶半固化片的结构设计，以防止多张106半固化片叠合，因玻纤纱太细，玻纤纱在大基材区塌陷而影响尺寸稳定性和爆板分层。

(4) 若客户无特别要求，层间介质层厚度公差一般按+/-10%控制，对于阻抗板，介质厚度公差按IPC-4101 C/M级公差控制，若阻抗影响因素与基材厚度有关，则板材公差也必须按IPC-4101 C/M级公差。

2.3 层间对准度控制

内层芯板尺寸补偿的精确度和生产尺寸控制，需要通过一定的时间在生产中所收集的数据与历史数据经验，对高层板的各层图形尺寸进行精确补偿，确保各层芯板涨缩一致性。选择高精度、高可靠的压合前层间定位方式，如四槽定位(Pin LAM)、热熔与铆钉结合。设定合适的压合工艺程序和对压机日常维护是确保压合品质的关键，控制压合流胶和冷却效果，减少层间错位问题。层间对准度控制需要从内层补偿值、压合定位方式、压合工艺参数、材料特性等因素综合考量。

2.4 内层线路工艺

由于传统曝光机的解析能力在50μm左右，对于高层板生产制作，可以引进激光直接成像机(LDI)，提高图形解析能力，解析能力达到20μm左右。传统曝光机对位精度在±25μm，层间对位精度大于50μm。采用高精度对位曝光机，图形对位精度可以提高到15μm左右，层间对位精度控制30μm以内，减少了传统设备的对位偏差，提高了高层板的层间对位精度。

为了提高线路蚀刻能力，需要在工程设计上对线路的宽度和焊盘(或焊环)给予适当的补偿外，还需对特殊图形，如回型线路、独立线路等补偿量做更详细的设计考虑。确认内层线宽、线距、隔离环大小、独立线、孔到线距离设计补偿是否合理，否则更改工程设计。有阻抗、感抗设计要求注意独立线、阻抗线设计补偿是否足够，蚀刻时控制好参数，首件确认合格后方可批量生产。为减少蚀刻侧蚀，需对蚀刻液的各组药水成分控制在最佳范围内。传统的蚀刻线设备蚀刻能力不足，可以对设备进行技术改造或导入高精密蚀刻线设备，提高蚀刻均匀性，减少蚀刻毛边、蚀刻不净等问题。

2.5 压合工艺

目前压合前层间定位方式主要包括：四槽定位(Pin LAM)、热熔、铆钉、热熔与铆钉结合，不同产品结构采用不同的定位方式。对于高层板采用四槽定位方式(Pin LAM)，或使用熔合+铆合方式制作，OPE冲孔机冲出定位孔，冲孔精度控制在±25μm。熔合时调机制作首板需采用X-RAY检查层偏，层偏合格方可制作批量，批量生产时需检查每块板是否熔入单元，以防止后续分层，压合设备采用高性能配套压机，满足高层板的层间对位精度和可靠性。

根据高层板叠层结构及使用的材料，研究合适的压合程序，设定最佳的升温速率和曲线，在常规的多层线路板压合程序上，适当降低压合板料升温速率，延长高温固化时间，使树脂充分流动、固化，同时避免压合过程中滑板、层间错位等问题。材料TG值不一样的板，不能同炉排板；普通参数的板不可与特殊参数的板混压；保证涨缩系数给定合理性，不同板材及半固化片的性能不一，需采用相应的板材半固化片参数压合，从未使用过的特殊材料需要验证工艺参数。

2.6 钻孔工艺

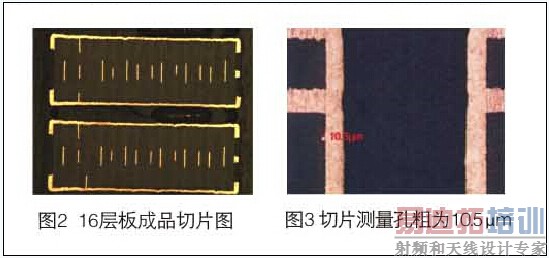

由于各层叠加导致板件和铜层超厚，对钻头磨损严重，容易折断钻刀，对于孔数、落速和转速适当的下调。精确测量板的涨缩，提供精确的系数；层数≥14层、孔径≤0.2mm或孔到线距离≤0.175mm，采用孔位精度≤0.025mm 的钻机生产；直径φ4.0mm以上孔径采用分步钻孔，厚径比12:1采用分步钻，正反钻孔方法生产；控制钻孔披锋及孔粗，高层板尽量采用全新钻刀或磨1钻刀钻孔，孔粗控制25um以内。为改善高层厚铜板的钻孔毛刺问题，经批量验证，使用高密度垫板，叠板数量为一块，钻头磨次控制在3次以内，可有效改善钻孔毛刺，如图2、图3所示。

对于高频、高速、海量数据传输用的高层板，背钻技术是改善信号完整有效的方法。背钻主要控制残留stub长度，两次钻孔的孔位一致性以及孔内铜丝等。不是所有的钻孔机设备具有背钻功能，必须对钻孔机设备进行技术升级(具备背钻功能)，或购买具有背钻功能的钻孔机。从行业相关文献和成熟量产应用的背钻技术主要包括：传统控深背钻方法、内层为信号反馈层背钻、按板厚比例计算深度背钻，在此不重复叙述。

三、可靠性测试

高层板一般为系统板，比常规多层板厚、更重、单元尺寸更大，相应的热容也较大，在焊接时，需要的热量更多，所经历的焊接高温时间要长。在217℃(锡银铜焊料熔点)需50秒至90秒，同时高层板冷却速度相对慢，因此过回流焊测试的时间延长，并结合IPC-6012C、 IPC-TM-650标准以及行业要求，对高层板的主要可靠性测试，如表2所述。

四、结语

对于高层线路板加工技术方面的研究文献，业界相对少。本文介绍了材料选择、叠层结构设计、层间对准度、内层线路制作、压合工艺、钻孔工艺等关键生产工序工艺控制要点，以提供同行参考与了解，希望更多的同行参与高层线路板的技术研究和交流。
