电路板的制作流程所需设备大全

录入:edatop.com    点击:

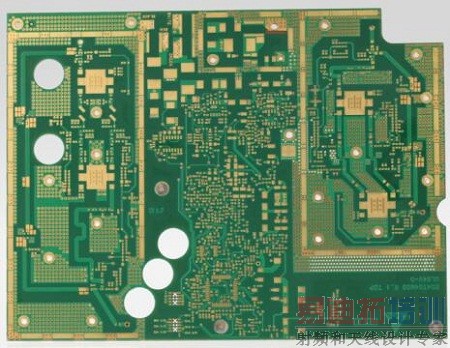

电路板制作需要大量操作步骤,而每一个步骤都有专门的设备与之对应。接下来将详细介绍电路板的制作流程所需涉及到的所有设备。

单层板制作

工程制作---光绘机,菲林曝光机

开料--- 开料机,烘板用的烤箱

钻孔---数控钻机  (这个比较贵,你可以外发加工)

磨板---磨板机

金属化孔(PTH)-- 化学铜生产线(沉铜线)

图形转移--贴膜机,UV曝光机或者LDI

图形电镀-- 电镀生产线

褪干(湿)膜--褪膜生产线

图形蚀刻 ----蚀刻生产线

阻焊层制作--- 丝印机,UV曝光机或者LDI

烘烤固化----  烤箱, 隧道炉

表面处理--- OSP生产线或者 化学镍金线,化学镍钯金线

成型--- 冲压机或者数控锣床, 切割机

测试--- 电测机, AOI, 3DAOI。


多层电路板制作

层压--  棕化生产线, 层压机,磨板机。

可靠性测试---- 锡炉, 荧光测厚仪, 显微镜, 环境测试机, 切片研磨机, 取样机,回流炉,高阻计,尘埃粒子计数器,X-RAY(还有很多,不多这些都可以外包)

污水处理--- 这个很重要,没有的话,没有哪个地方会让你开的,需要专门的污水处理系统。
