EMI/EMC设计讲座:印刷电路板的映像平面(下)

一个映像平面（image plane）是一层铜质导体（或其它导体），它位于一个印刷电路板（PCB）里面。它可能是一个电压平面，或邻近一个电路或讯号路由层（signal routing layer）的0V参考平面。1990年代，映像平面的观念被普遍使用，现在它是工业标准的专有名词。本文将说明映像平面的定义、原理和设计。

映像平面的设计

附图四是在PCB内的映像平面，它具有共同的部份电感。在此图中，讯号走线的大多数射频电流将回至接地平面，此平面在讯号走线的正下方。在这个回传「映像」结构中，射频回传电流将遇到一个有限大的阻抗（电感）。此回传电流会产生一个「电压梯度（斜率）」（每单位路径长度的电压变化率），也称为「接地噪声电压（ground-noise voltage）」。接地噪声电压会导致部份的讯号电流通过接地平面的离散电容。
　　
典型的共模电流 是差模电流Idm的1/10n倍（n为小于10的正整数）。不过，共模电流（I1和Icm）会比差模电流（ 和 ）产生更多的辐射。这是因为共模的射频电流场是相加的，而差模电流场是相减的。
　　
为了降低「接地噪声电压」，必须增加走线和其最靠近的映像平面之间的共同的部份电感值。这样可以为回传电流提供一条增强的路径，将映像电流映射回电流源。接地噪声电压Vgnd的计算公式如下所示：
　　
Vgnd = Lg dI2/dt - Mgs dI1/dt
　　
附图四和上式的符号意义如下所示：

　　Ls = 讯号走线自身的部份电感。
　　Msg = 讯号走线和接地平面之间的共同的部份电感。
　　Lg = 接地平面自身的部份电感。
　　Mgs = 接地平面和讯号走线之间的共同的部份电感。
　　Cstray = 接地平面的离散（stray）电容。
　　Vgnd = 接地平面噪声电压。
　　

为了降低附图四中的If，接地噪声电压必须减少。最好的方法是：缩小讯号走线和接地平面之间的距离。在大多数的情况下，接地噪声的降低是有极限的，因为讯号平面和映像平面之间的距离不能小于一个特定值；若低于此值，则电路板的固定阻抗和功能将无法确保。此外，也可以为射频电流提供额外的路径，藉此降低接地噪声电压。此额外的回传路径包含有数条接地线。
　　

　　
       图四：PCB内的接地平面

　　
一个稳固的平面会产生共模的辐射。由于共同的部份电感可以降低具辐射性的射频电流的产生，因此，共同的部份电感也会影响到差模电流和共模电流。而利用映像平面是可以将这些电流大幅地降低的。理论上，差模电流应该等于零，但实际上它无法100%被消除，而剩下来的差模电流会转变成共模电流。此共模电流正是造成电磁干扰的主要来源。因为在回传路径上的剩余的射频电流，被加到在讯号路径中的主电流（I1）中，造成讯号严重干扰。为了降低共模电流，我们必须将走线平面和映像平面之间的共同的部份电感值增加至最大，以补捉磁通量，藉此消除不需要的射频能量。差模电压和电流会产生共模电流，而减少差模电流的方法除了增加共同的部份电感值以外，走线平面和映像平面之间的距离也必须最小。

在PCB内，当有一个射频回传平面或路径存在时，若此回传路径被连接至一个参考源，则可以获得最佳的性能。对TTL和CMOS而言，其芯片内的功率和接地脚位是连接至参考源、电源、接地平面。只有当射频回传路径有和芯片内的功率和接地脚位连接，一个真正的映像平面才会存在。通常，在芯片内会有接地线路，此线路与PCB的接地平面连接，因此产生良好的映像平面。如果将此映像平面移除，则在走线和接地平面之间会产生「虚幻的」映像平面。由于走线之间的距离很小，辐射能量会降低，因此，射频映像（RF image）会被抵销。理想的映像平面应该是无限大的，而且没有分裂、细缝或割痕。

接地和讯号回路
　　

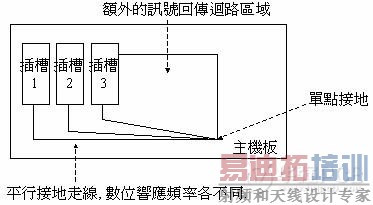

由于回路是射频能量传播最主要的媒介，因此，接地或讯号回传回路控制（return loop control）是抑制PCB内的电磁干扰的最重要设计考虑之一。高速的逻辑组件和振荡器应该尽量靠近接地电路，以避免形成回路；在此回路中会有涡流（eddy current）存在，此时是以机壳或底座（chassis）接地。涡流是受到不断变化的磁场感应产生的，它通常是寄生的。附图五是PC的适配卡插槽和单点接地所形成的回路。在此图中，有一个额外的讯号回传回路区域存在。每个回路将会各别产生一个不同的电磁场和频谱。射频电流将会在特定的频率下，产生电磁辐射场，其辐射能量的大小和回路的面积有关。这时必须使用遮蔽物（containment），以避免射频电流耦合至其它电路中；或辐射至外部环境，造成电磁干扰。不过，最好能尽量避免由内部电路产生射频回路电流（RF loop current）来。

图五：在PCB内的接地回路

　　
若射频电流的回传路径不存在，此时，可以利用连接至底座的接地线路，或0V参考源来协助移
除掉不良的射频电流。这也称为「回路面积控制（loop area control）」。
　　
回路面积的控制
　　
一个被磁场感应的回路，它的电磁场可以用电压源来表示。这个电压源大小和回路的总面积成正比。因此，为了降低磁场的耦合效应，必须减少回路的面积。电场「捡拾（pickup）」接收系统也是依靠回路面积，来形成接收天线。
　　
当有一个电场存在时，在电源和接地平面之间，会产生一个电流源。电场不会在线路至线路之间耦合，而会在走线至接地线之间耦合，这就包含了共模电流。但是，对磁场而言，由于电场会伴随它产生，所以电磁场会在线路至线路之间耦合，也会在走线至接地线之间耦合。
　　
一般人都会忽略在PCB内，于电源和0V参考点之间要设置回路区域。附图六的大回路面积是最容易设计的，但也最容易被「静电释放（ESD）」或其它场感应，变成一个天线。多层堆栈的PCB可以减轻ESD的破坏，并能减少磁场的产生，避免它辐射至自由空间。在附图七中，接地平面和电源平面之间，具有一个很小的回路面积。
　　
使用电源和接地平面可以降低电源分配系统的电感值。若将电源分配系统的特性阻抗降低，则可以降低电路板的电压降。电压降若变小，则「接地弹跳（ground bounce）」的现象就可以避免。当逻辑闸开关快速切换时，瞬间的电流变化会经由IC接脚，传送至主机板的电源平面或接地平面，造成输入参考电压的波动，进而产生射频噪声（RF noise）和电磁干扰，这种现象就称作「接地弹跳(ground bounce)」。此外，降低特性阻抗的同时，电源平面与接地平面之间的电容值会增加，这个电容值会使得任何的感应电压值下降，这就是「去耦合（decouple）」的效果。

　　　　

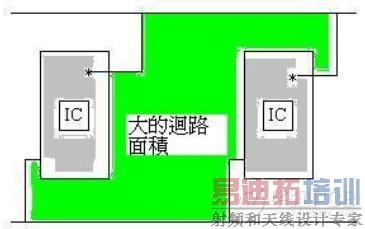

图六：绿色区域是大的回路面积

　　
当讯号线在组件之间穿梭时，大的回路面积就被产生了。但是我们常常会忘记讯号线对EMI的影响。虽然，讯号的完整性（时域）仍然很高，但是，EMI依然存在（频域），因为讯号回路面积所产生的问题，比电源分配系统所产生的问题多。尤其是从ESD的观点来分析，更是如此；这是由于ESD会直接进入回路和组件的输入脚位中。为了降低ESD可能造成的伤害，减少回路面积是最简单的方法。电源和接地平面分散网络提供了低阻抗的路径，能够将ESD能量传送至0V的回传参考平面内。毕竟，回路是回路，如果它们能发出电磁波，就应该能够接收电磁波。

除了能降低接地噪声电压以外，映像平面也能防止射频接地回路变大，因为射频电流紧密地与它们的电流源走线耦合，所以，它不需要另外寻找回传路径。当回路控制最大化时，磁通量就被大幅消除了。这是在PCB内，抑制射频电流的最重要观念之一。在靠近每一个讯号平面处，正确地配置映像平面，就可以消除共模的射频电流。传输大量的射频电流的映像平面，必须接地或接至0V参考点。为了移除多余的射频电压和涡流，所有接地和底座平面可以透过一个低阻抗的接地电路，连接至底座的接地点。

　　　　

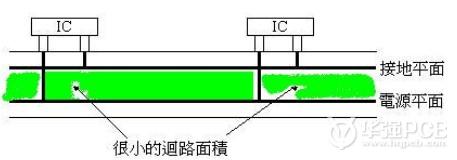

       图七：具有一个很小的回路面积的PCB布线

接地线的间距

　　
要降低PCB内的回路生成，最简单的方法是设计许多个接地线，并全部连接至底座的接地点。由于组件的输出讯号的边缘速率（edge rate）加快了，所以，多点接地就变成了必要的规格，尤其当有使用到I/O互连的设计时。当PCB使用多点接地，而且都连接到一个金属结构上，这时，我们必须知道所有接地线之间的间距是多少。
　
接地线之间的距离不能超过最高频率的λ/20，这不仅包括主频率，也包含谐波频率。如果某组件的输出讯号的边缘速率比较慢，则它连接至底座接地点的数目可以减少，或和接地位置的距离可以增加。例如：一个64MHz的振荡器的λ/20是23.4公分，若两个接地线的直线距离大于23.4公分，则很可能会有射频回路存在，这个回路可能就是射频能量传播的来源。
　
在PCB中的组件布局必须要正确。将不同功能区块的接地线紧密相邻，可以缩短讯号走线的长度、降低反射、并使绕线容易，同时保持讯号的完整性。应该要尽量避免使用通孔（via），因为每一个通孔会增加走线的电感值大约1至3 nH。
　　
此外，为了防止不同的频宽区域相互耦合，必须对不同的功能区块做正确的分割（partition），其方法有：使用分离的PCB、绝缘、不同的布线….等。正确的分割可以提高电路效能、使绕线容易、缩短走线的长度，并且能缩小回路的面积、提升讯号质量。工程师在布线之前，必须先规划好哪些组件是属于哪一个功能区块，而这些信息可以从组件供货商处获得。

***************************************************************************
