4次“照相”过程形成的线路板,你看会了吗?

录入:edatop.com    点击:

见过用胶卷的相机吗?黑白的底片,经过冲洗之后才能形成照片。这种照片让人回味无穷,往往夹杂在日记本里面泛黄的东西,才是自己最真实的回忆。可是现在几乎遍地都是数码相机,手机,单反拍照,基本上所有的00后,都没有见过胶卷相机,从出生到长大,从光着屁股到呀呀学语,所有的成长过程,都被父母用手机、数码或者DV,记录得几乎一览无余,所有的照片都电子化了,所有的记忆都在电脑里面崭崭新新存着,不曾发黄,也不用担心丢失。于是传统的相片被无形的忽略了,被无声的淘汰掉了。

但是,我们的传统相机的原理一直都在被人使用着。线路板的菲林制作、线路板的内外层制作、线路板的绿油都需要经过曝光显影,也就是拍照片洗照片的过程。也就是一块多层线路板,要经过4次的“照相”过程。下面让我们一起来简单了解一下线路板的曝光显影:

这个房间里面黑色的就是菲林,也就是底片。线路板菲林的制作是通过电脑将GERBER原图打印到空白底片上,此时的图形是模糊,需要通过显影把图形显出来,此为线路板第一次“照相”过程。

下图是深联用来打印菲林图像的光绘机

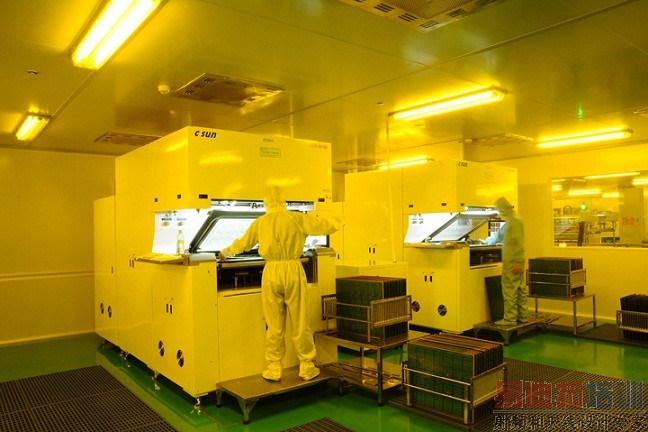

内外层曝光显影是线路板的第二、三次“照相”过程。此时PCB的图形已经绘成菲林,只需把菲林上的图像曝光在实物的线路板上,再显影洗出“照片”。内外层的流程基本一样,下图为易迪拓培训(edatop.com)线路板内外层的曝光及显影过程

当然,除了使用传统的“胶卷相机”,深联的线路板曝光也用到了先进的“数码相机”,下图是一台全自动的激光成像曝光机,比传统的CCD曝光机精准度要高,最小线宽线距能达到2MIL/2MIL。它的妙处在于,直接将电脑上的GERBER资料曝光在线路板实物上,不需要制作菲林,减少了中间的很多误差。当然这只是高精密度的线路板才有的要求,一般的只需用传统的CCD曝光机即可。

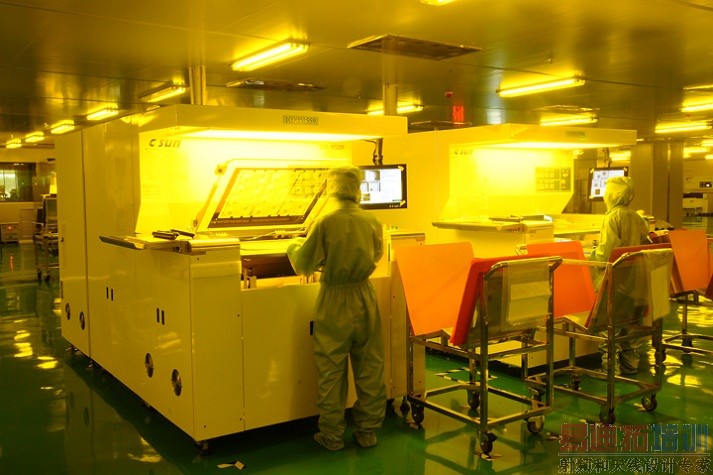

线路板最后一次“照相”过程是阻焊后的曝光显影。涂上绿油曝光之后,显影将线路板焊盘露出来,下图为绿油曝光过程。

4次的“照相”过程才形成一块多层线路板???钟爱自拍的你们,没有见过传统的相机,但是其实你们的数码相机里面有那么一块小小的PCB,就是通过一次次传统的拍照过程制作而成的……
