今天你把我洗干净了吗?---线路板的清洗与检测

录入:edatop.com    点击:

我是一块线路板,历经开料、内层图形、压合、钻孔、电镀、绿油、字符、表面处理、成型、电测等十几个工序后,我已由宝宝成长为一婷婷玉立即将待嫁的姑娘。想知道我们这些即将漂洋过海远嫁他乡姑娘们在离开娘家前是如何梳洗的吗?解答这个问题前,先要说说我们工厂的兄弟姐妹们为什么要让我们在出货前清洗得干干净净。不论是照明、手机、电器、汽车、飞机、医院等各个领域都离不开我这一块小小的线路板,由于印制电路板需经过多种湿式制程,某些参与制程的化学品,某些生产、检验中外来的脏污物质,一旦清洗不足而留下导电质的离子时,将会降低板材的绝缘电阻,并造成板面线路潜在的腐蚀危机,在长期湿气及电压下会引起导体间(包含层与层之间)的电子迁移问题,会导致短路或漏电,从而引起产品失效。因此板子在印绿油之前、内层后层压之前、印绿油后、施加表面涂覆处理(喷锡、OSP、镀金、镀银、化学沉金、化学沉银等)前后,必须要彻底清洗及干燥,以达到最良好的清洁度。

经过严格的外观检验我各项指标达标,FQC兄弟姐妹们把我送到了清洗线,历经一次一次又一次的喷射清洗与烘干,我被送到了清洗线包装台上,静待再次外观检查,确认无异常时,我被穿上了漂亮的银色嫁衣—铝箔袋,还放上陪嫁物—湿度卡和干燥剂,然后抽真空封袋。

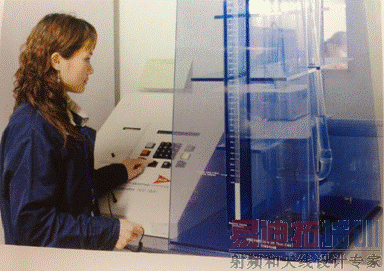

虽然,我已洗完澡银妆待嫁,但是我们被洗干净了吗?这就需做离子污染度测试检测我们清洁度。于是FQA的兄弟姐妹们随机一抽,抽取了我并把我送到了物理实验室进行清洁度检测。物理实验室有两种清洁度检测仪,一种叫离子污染测试仪,计算氯化钠溶液的相对微欧值。这种测试仪所用的测试方法不能区分出单个种类的离子含量,它是一种确定多种离子总数量的检测方法,用以判断板子清洁程度。

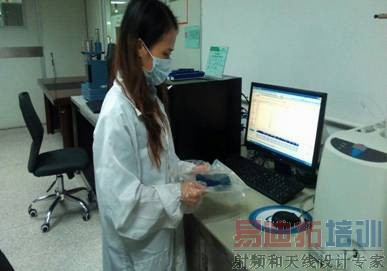

另一种是离子色谱测试仪,可以通过定性定量检测计算出单个离子污染物含量,如: Br-、Cl-、F-、NO2-、NO3--、SO4-、PO4-、NH4+、Ca++、Li+、Mg++、Na+、HCOO-、CH3COO-等。

实验室技术员人员会按客户要求选取测试方式对我进行含量检测,当我各项离子含量不超出客户要求,我就是干净的了。
