PCB设计之一：PCB剖制的概念

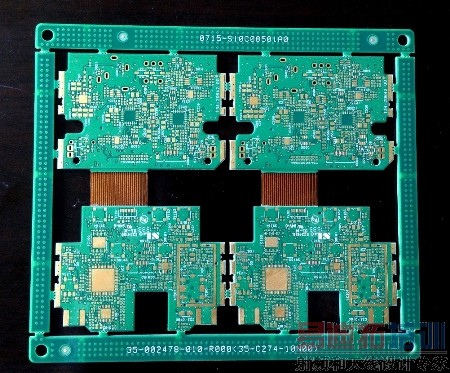

    PCB板剖制是指根据原有的线路板实物得到原理图和板图（PCB图）的过程。其目的是进行后期的开发。各线路板厂的后期开发包括安装元器件、深层测试、修改电路等。因为不属于电路板剖制的范畴又与之相关，因此仅做介绍不再详述。
' R+ A( ]. O6 q& [& T5 aPCB板剖制的流程
1、 拆除原板上的器件。
& ! N+ N; P5 E0 k( F0 u! {2、 将原板扫描，得到图形文件。
2 D5 I# `+ a$ T3 V( }; `% f- R7 a3、 将表面层磨去，得到中间层。
4、 将中间层扫描，得到图形文件。
5、 重复2-4步，直到所有层都处理完。
0 ]0 o: p' U! A/ j/ [% s6、 利用专用软件将图形文件转换为电气关系文件---PCB图。如果有合适的软件，设计人员只需把图形描一遍即可。
7、 检查核对，完成设计。

    PCB板剖制的技巧
3 C: d  G9 ^. B- uPCB板剖制尤其是多层PCB板的剖制是件费时费力的工作，其中包含了大量的重复性劳动。线路板厂的设计人员必须有足够的耐心和细心，否则非常容易产生错误。做好剖制PCB设计关键在于利用合适的软件代替人工进行重复性工作，对于PCB厂家来说，是即省时又准确。
3 K' z" M' X! Z. G6 p1、剖制过程中一定要用扫描仪。
许多设计人员习惯直接在PROTEL、PADSOR或CAD等PCB设计系统上画线。这种习惯非常不好。扫描得到的图形文件既是转换成PCB文件的基础，又是后期进行检查的依据。利用扫描仪可以大大降低劳动难度和强度。毫不夸张地说，如果能充分利用扫描仪，即使没有设计经验地人员也可以完成PCB板剖制工作。
2、单方向磨板。
  L! H9 A3 M$ p- F有些设计人员为了追求速度，选择双向磨板（即由前后表面向中间层磨掉板层）。其实这是非常错误的。因为双向磨板非常容易磨穿，致使其它层损坏，结果可想而知。PCB板的外层由于工艺和有铜箔、焊盘等原因最硬，中间层最软。因此到最中间层，问题更为严重，往往无法打磨。另外，各个厂商生产的PCB板材质、硬度、弹性都不一样，很难准确磨去。
