浅谈邦定线路板生产厂家PCB制作技巧2

录入:edatop.com    点击:

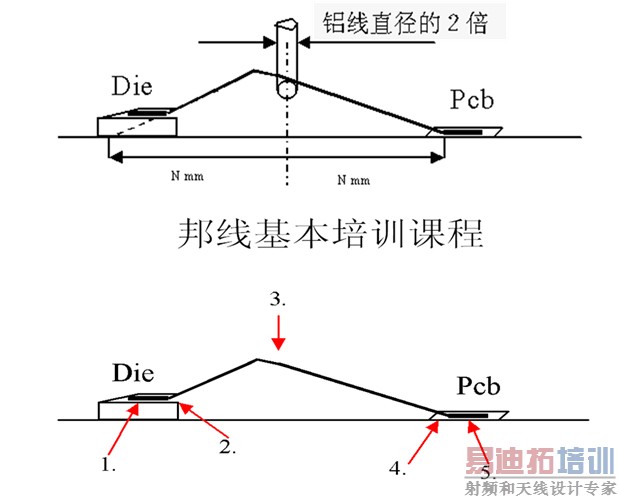

2.4 PCB拉力测试

目的:线路板厂有效的方式去评估焊点的强度

断线点“1”

芯片表面有污秽

参数调较不恰当

断线点“2”

参数调较不恰当

铝线质素

邦线周遭有污秽

断线点“3”

铝线质素

铁钧有尖物

断线点“4”

参数调较不恰当

铝线质素

邦线周遭有污秽

断线点“5”

厎板表面有污秽

参数调较不恰当

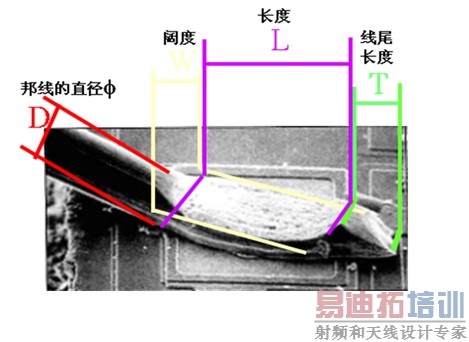

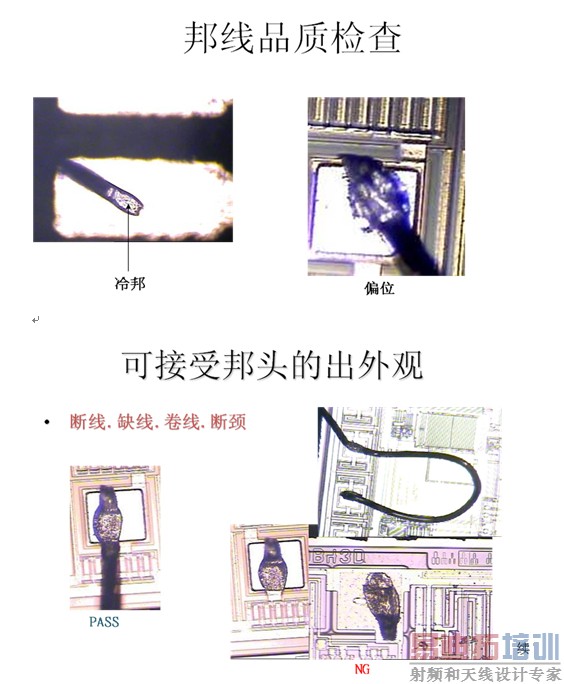

可接受邦线的规格、比例、ASM标准

阔度(d)=1.3-1.8f

长度(d)=2-2.2f

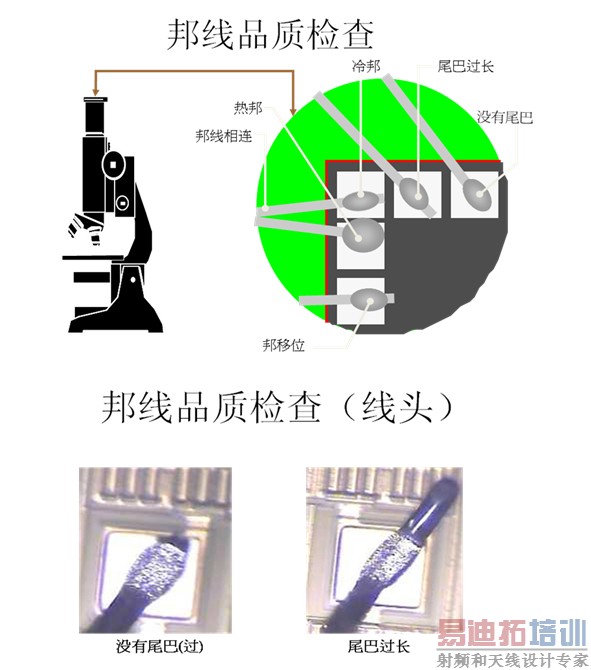

线尾长度(d)=0.5f

f =邦线的直径

3、邦定板的设计:

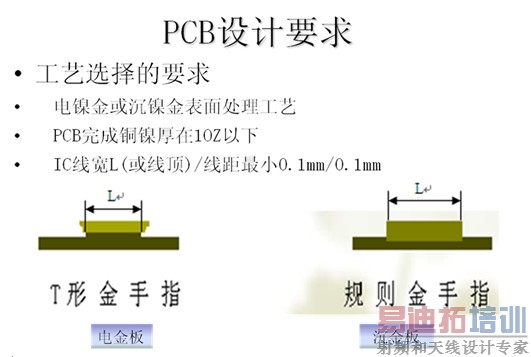

3.1 PCB设计要求:工艺的选择

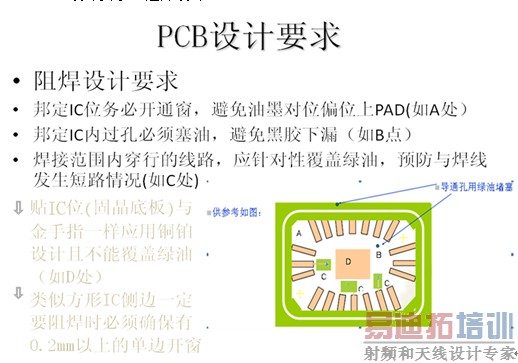

3.2:PCB设计要求:阻焊设计

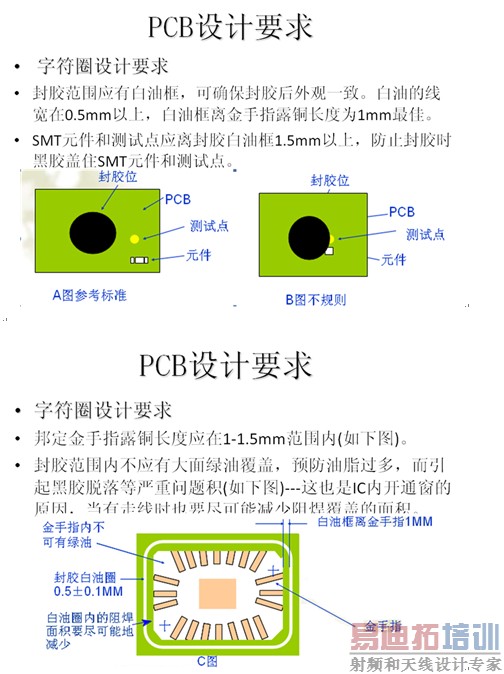

3.3 PCB设计要求:字符圈设计

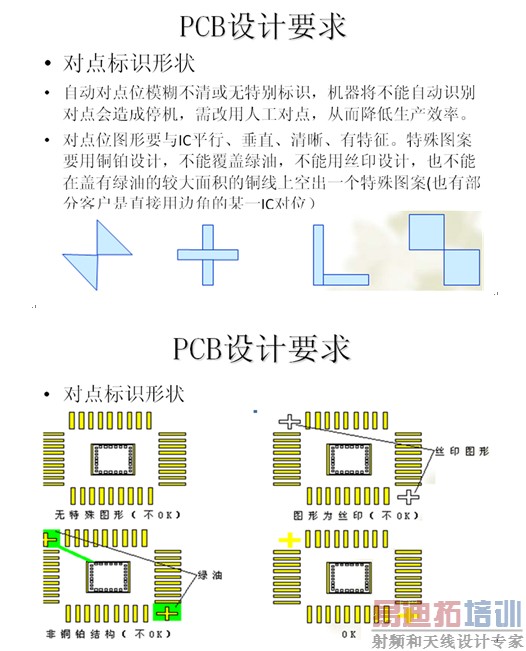

3.4 PCB设计要求:对位点设计

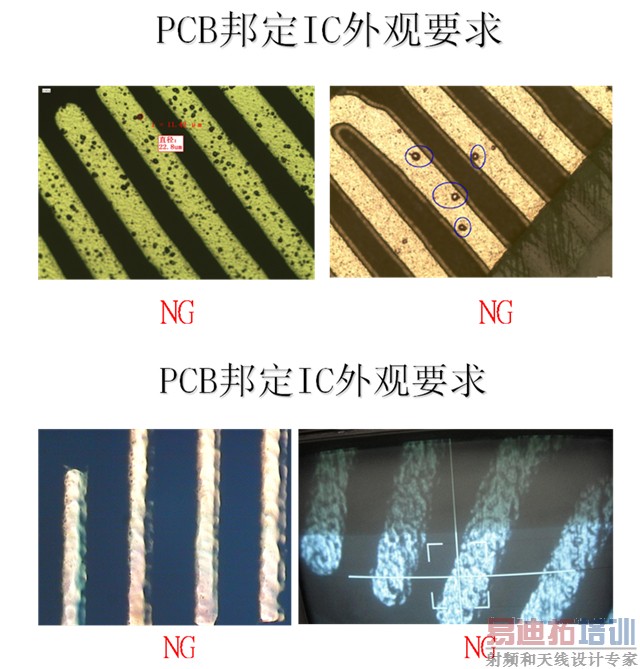

4、PCB邦定IC外观要求

4.1不能有绿油上PAD、字符上PAD

4.2邦定IC内过孔盖油不能透白光

4.3邦定IC 内的走线必须盖阻焊,且阻焊厚度要控制在20微米以内

4.4电镍金板邦定IC手指不可以有侧腐蚀

4.5沉镍金板邦定IC手指宽度测量以线面为准

4.6邦定IC手指内侧的三分之一以内段不可有飞针印

4.7邦定IC 手指面不可有铜粒、凹点、空隙(如下附图)
